上期我們講《關于200G NRZ光模塊選擇》時，提到200G光模塊有兩種技術方向，即NRZ調制技術和PAM4調制技術。所以這期我們來了解下200G PAM4光模塊。

封裝

200G PAM4光模塊采用QSFP56封裝，有200G QSFP56 SR4/DR4/FR4/LR4/ER4。

關于PAM4技術

PAM4屬于高階調制技術的一種，可認為是利用電領域技術加速光技術發展的一個有效方法。PAM4因其采用4個不同的信號電平進行信號傳輸，而NRZ所采用的高、低兩種信號電平表示數字邏輯。PAM4每個時鐘周期可以傳輸2bit的邏輯信息，所以是NRZ每個時鐘周期的兩倍。因此，在相同的波特率條件下，PAM4吐吞量是NRZ的兩倍。也就是說，PAM4可以在不另外新增光纖的基礎上增加網絡帶寬，有效提升帶寬利用率。

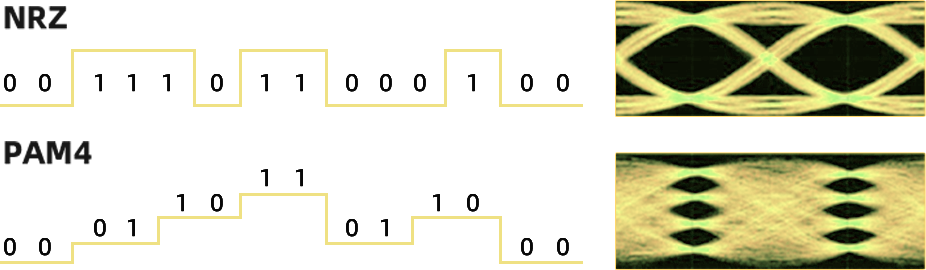

PAM4相比傳統的NRZ信號，從2階變?yōu)?階，眼圖從單眼變成3眼。在承載bit效率方面提升了1倍，NRZ和PAM4信號典型波形和眼圖如下圖所示。

其中，右側為NRZ和PAM4的光眼圖對比，NRZ為單眼波形，PAM4為三眼波形(y軸方向存在3個眼狀圖形)。

200G PAM4光模塊

200G QSFP56封裝選用PAM4調制技術，因?yàn)?00G QSFP56應用單通道56G速率要求，但是56G信號的通道損耗和反射引入代價太大，同時對通道串?dāng)_的容忍性極大降低，目前的NRZ技術很難突破單路56G傳輸速率。而PAM4技術克服了56G速率下傳統NRZ調制的疲軟能力，在不增加帶寬的情況下將比特率速率翻倍，因此傳輸通道對其造成的損耗大大減小。

4*50Gbps PAM4技術實現200G傳輸，不再像NRZ一樣，需要使用8條25G通道實現200G傳輸，這樣一來，既能節省光纖成本又能降低鏈路損耗。

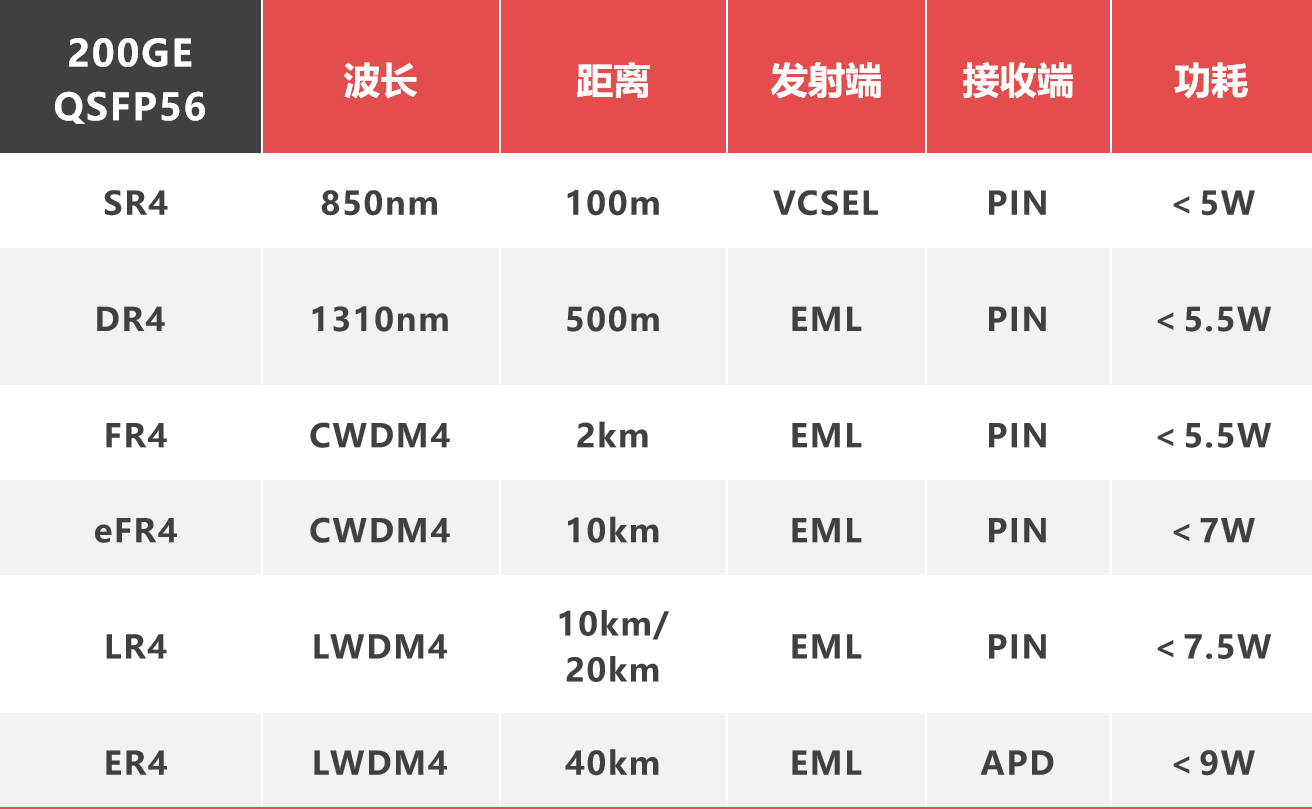

相關產品介紹

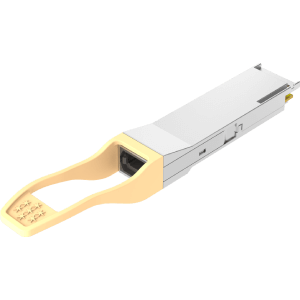

200GE QSFP56 SR4

雖然200G QSFP56 AOC可以實現100m傳輸距離，但是AOC由于兩邊帶模塊，不適于跨機柜布線，因此一般用于距離小于30米的互連場景。在30m-100m應用場景中則多選用100G QSFP28 SR4光模塊。

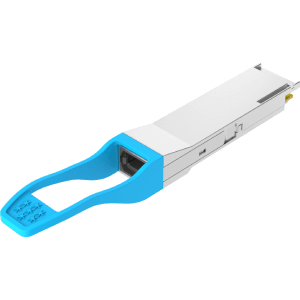

200GE QSFP56 DR4

對于500m內傳輸來講，該產品用于數據中心200GBASE-DR4以太網鏈路中。在系統開啟FEC的前提下，可以對單模光纖實現500m以內的212.5Gbps數據互連。同時符合QSFP56 MSA和IEEE 802.3bs 200GBASE-DR4以太網標準。

200GE QSFP56 FR4

200G QSFP56 FR4使用了非制冷型EML CWDM發射器，利用波分復用技術復用成一路光數據流，其接收端其接收端采用光波分復用器進行解復用成四路光數據流；通過雙芯單模光纖（SMF）傳輸距離最高可達2km，可以有效降低客戶的光纖布線成本。還有增強型200GE QSFP56 eFR4 使用制冷型EML CWDM發射器，可以使傳輸距離達到10km。

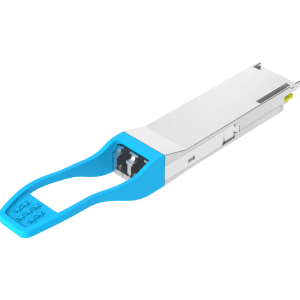

200GE QSFP56 LR4

200G QSFP56 LR4是遠距離DCI互連中最常見的200G光模塊。光模塊采用了帶制冷型 LAN WDM EML激光器，可通過一對單模光纖實現10km或者20km的212.5Gbps數據互連。

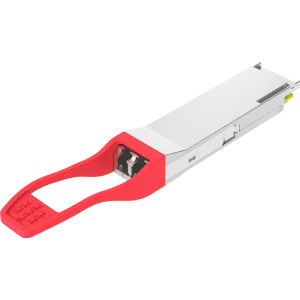

200GE QSFP56 ER4

在超長距離傳輸中，通常選用200GE QSFP56 ER4光模塊。在開啟FEC的情況下，可實現最大40km的傳輸距離。同時IEEE 802.3cn協議對單模光纖上現有的 200 Gb/s 物理介質相關子層進行 TDECQ（PAM4 的發射器和色散眼閉合）相關進行更改，使其傳輸更加穩定。

總結

易飛揚200G QSFP56系列產品在功耗設計方面具備一定的優勢，在傳輸方面可以保證零誤碼傳輸post-FEC和100% FEC Margin性能。全系列產品非常適合數據中心應用。

易飛揚擁有豐富的200G光模塊產品線?？煞譃?路25G?NRZ系列和4路50G PAM4系列。易飛揚200G產品線都采用自主設計的光學引擎器件，適應大批量生產需求，能夠?yàn)橄乱淮鷶?shù)據中心發展構造牢固的IT設施基礎。

更多產品詳情，關注公眾號【易飛揚通信】。
