隨著5G規模化商用部署節奏加速，國內運營商新建5G基站數量將會與日俱增，如何選擇合適的前傳技術以滿足5G多業務差異化應用需求至關重要，如何滿足多業態5G前傳成為業界關注的焦點。
本文將以為5G前傳為何需要25G光模塊？25G光模塊市場究竟有多大？5G前傳25G光模塊有哪些解決方案？三個角度為您分析。
為滿足eMBB、URLLC、mMTC三大使用場景需求，5G無線通信需要更高的頻譜資源。若想滿足5G頻譜支持的100Mbit/s的最大帶寬，在有64個信道的前提下，需要CPRI協議前傳信道至少達到100Gbit/s。但是直到2017年，業界100Gbit/s的光模塊尚未做好準備。而此時，增強型CPRI（eCPRI）的誕生解決了當時的問題。
eCPRI協議定義了多種拆分模式，較高協議層的接口只需要較低的傳輸帶寬。在主流拆分方案中，一些物理層信號處理功能從基帶傳輸?shù)教炀€側，僅需從前傳接口獲得25Gbit/s的速率。
簡而言之，eCPRI就是通過將Low-PHY移至RRU部分的DU中，大幅度降低BBU和RRU之間的接口速率要求。這也是為何需要25G光模塊的重要原因。
考慮到無線頻譜中的中低頻段已經很擁擠，3GPP為5G分配了更高的頻段。但卻導致了更高的信號損耗。為了確保良好的通信質量，5G基站建設密度要比4G更高，對光模塊要求也更高。

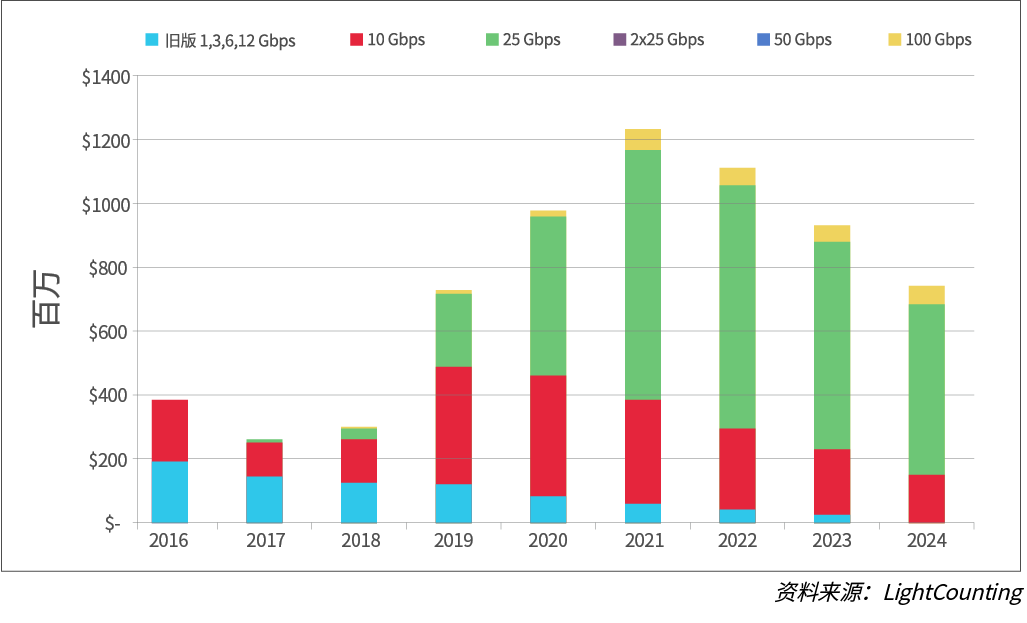

根據LightCounting預測，未來五年內，25G光模塊需求將大增，占5G前傳光模塊超過50％。
無線前傳光模塊銷量
25G光模塊大規模應用于5G前傳中。因此，利用25GE以太網行業中的現有資源可以幫助電信運營商大幅降低成本并提高光學解決方案的效率。而目前5G前傳中優先使用25Gbps eCPRI接口，時延要求低于100μs。
5G前傳承載方案主要包括傳統的光纖直驅方案、有源WDM/OTN方案、無源WDM方案和半有源WDM方案。

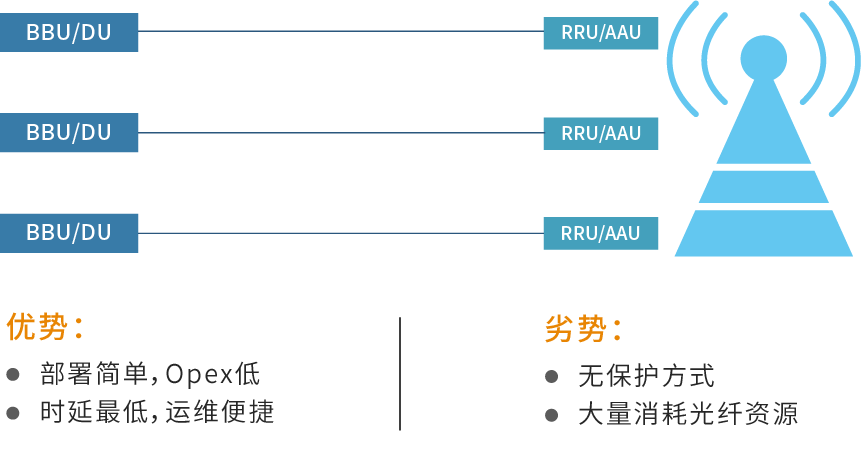

光纖直驅方案
（雙纖雙向傳輸：25G灰光模塊）
5G前傳光纖直驅如果采用雙纖雙向方案方案，DU與AAU直接相連，每個AAU需與DU連接兩根光纖實現收發，共需使用6根光纖和12個25G灰光模塊。此方案僅適用于短距離的D-RAN場景，目前25G灰光模塊各主流模塊商均可以實現量產，且產品已成熟成本較低。
但此種解決方案耗費光纖資源較多。
（單纖雙向傳輸：25G BIDI光模塊）
為節省光纖資源，可采用25Gbps BIDI解決方案，AAU與DU雙向不同波長的信號在一根光纖中傳輸，可以節省一半光纖資源。但對于5G場景，光纖資源消耗還是太多，并對DU側光纖管理提出了更高的要求。

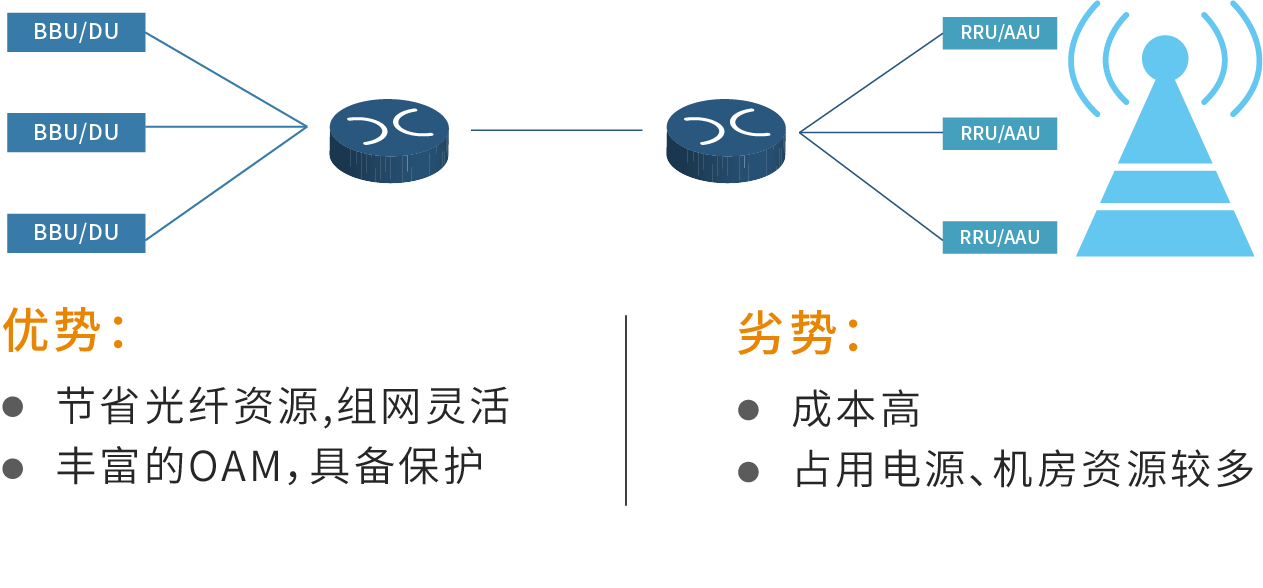

有源WDM/OTN方案
（25G灰光模塊）
對于纖芯資源緊張的C-RAN場景，可以采用有源點到點WDM/OTN方案，通過引入新建有源WDM/OTN設備或利用舊4G的WDM/OTN設備，將距離長達10km的傳輸通過一根光纖承載，有效降低光纖成本。
方案引入了兩個WDM/OTN設備，OTN可提供豐富的操作管理和維護（OAM）和故障診斷功能。AAU與戶外WDM/OTN設備間、DU與接入WDM/OTN設備間仍需各通過6根光纖進行連接，但由于距離較短，纖芯資源較低，同時只需24個25G灰光模塊，無需彩光模塊，工作環境要求交寬松，避免無線設備進行波長分配和管理。OTN承載方案具有更多的保護技術，但設備成本高，建網投資大。

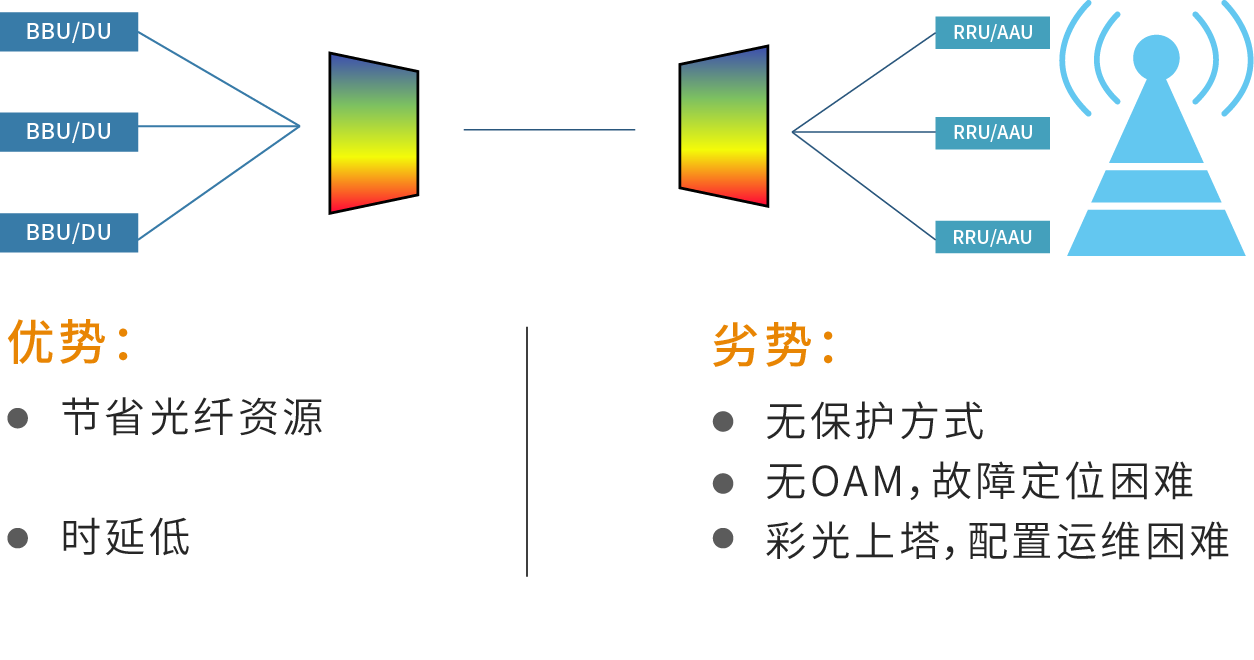

無源點對點WDM方案
（25G彩光模塊）
無源WDM方案采用無源合分波器搭配彩光直驅，DU和AAU上采用25G彩光模塊，在DU前端和AAU節點分別配置光合分波器和光分插復用器，利用WDM技術可以大幅降低光纖資源消耗。WDM設備對前傳業務進行透?jìng)魈幚?strong>不會引入時延，但AAU與DU的波長在物理層上是點對點連接，需要進行復雜的波長規劃。在AAU基站直接使用彩光模塊會對基站管理提出要求，功率預算也是需要考慮的關鍵指標。

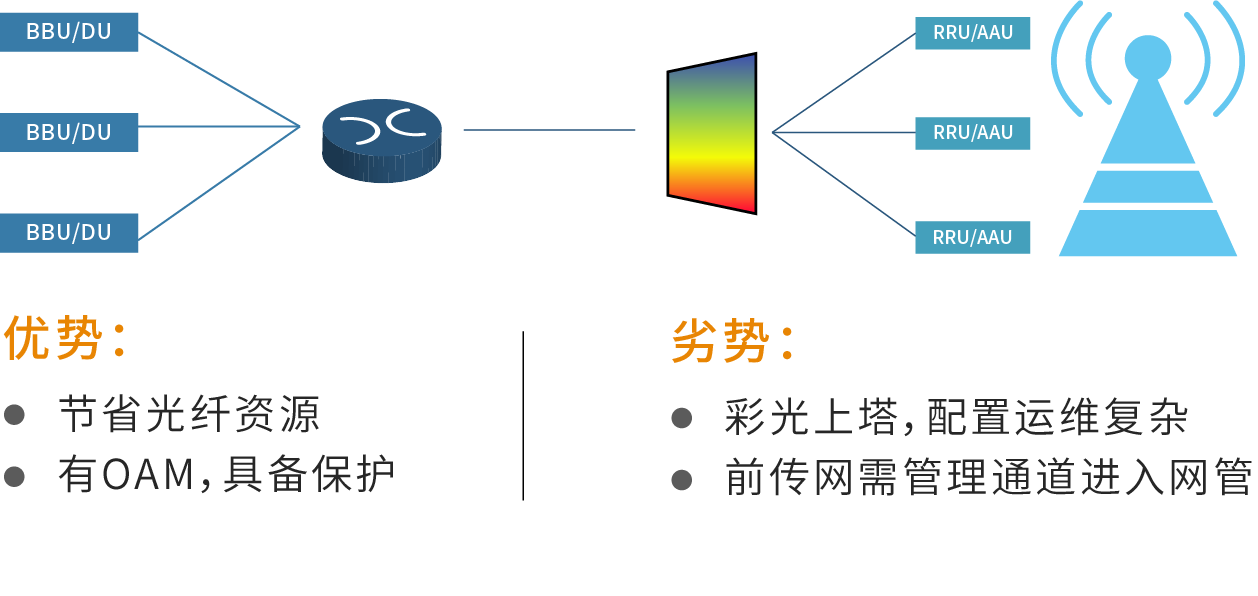

半有源WDM方案
（25G彩光模塊）
半有源WDM方案在AAU側無源，DU側有源。AAU側使用25G彩光模塊，經過無源波分復用器后在一根光纖中進行傳輸；DU側采用有源WDM設備將前傳的彩光信號進行轉發，并對AAU的彩光模塊進行運維。該方案雖然兼顧了節省光纖資源與適當運維，但仍會對AAU基站管理提出要求，彩光模塊的功率預算仍是關鍵指標。
5G大規模建站需求，為節省光纖資源，直驅方案鮮少采用，WDM方案成為主導。為此，不同的組織提出了多種WDM方案，其中有CWDM，MWDM，LWDM和DWDM標準。想要了解四種WDM方案的具體25G光模塊需求，可點擊查看易飛揚5G前傳波分解決方案。
本篇主要介紹了5G前傳中25G光模塊的解決方案。現在主流的數據中心架構中也可以看到25G光模塊的身影，那么我們下一篇就重點介紹25G光模塊在數據中心中的應用。
