近期，易飛揚向市場推出了電信級的單波100G QSFP28 LR1和100G QSFP28 ER1光模塊，為100G數據中心長距離互連提供新的選擇方案。

一直以來，100G數據中心采用的主流方案是4x25G NRZ技術，由四組發射器和接收器組成。在長距離傳輸需求下，為節省光纖資源，通常采用波分復用技術，將四路光信號波分復用至一根光纖傳輸。

不過，隨著PAM4技術發展，單波100G方案已經成熟，100G單波LR1和ER1已經可以替代LR4和ER4 Lite，成為100G長距離傳輸更具性價比的選擇方案。

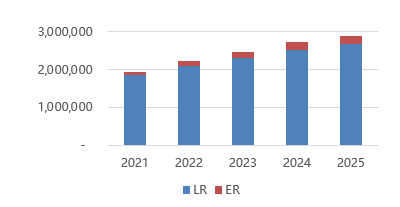

圖1：100G QSFP28光模塊市場需求預測

數據來源：Lightcounting

100G單波光模塊使用100G PAM4調制，通過將光發射器和接收器的數量從4個減少到1個，從而降低了光學復雜性和成本。與傳統4x25G LR4和ER4 Lite方案相比，單波100G LR1/ER1具備如下優勢：

• 發射端和接收端僅各使用1顆光芯片，產品設計更簡潔，降低器件成本的同時也降低了生產和制造成本。
• 采用更簡潔的傳統TO氣密性封裝，生產工時更少，制造成本更低。
• 可直接和4x100G PAM4的400G模塊互聯互通，進一步提升了鏈路的容量和組網的靈活性。

不過，4x25G方案也有其不可忽略的優勢，4x25G方案采用NRZ調制，技術更成熟，單器件的成本也更低。目前100G LR1/EM1的功耗還是略高于100G LR4/ER4 Lite。而且4x25G的100G光模塊可直接與25G光模塊互連，25G/100G數據中心依然是目前主流。

圖2：4x25G與1x100G光模塊結構圖

100G QSFP28LR1/ER1解決方案

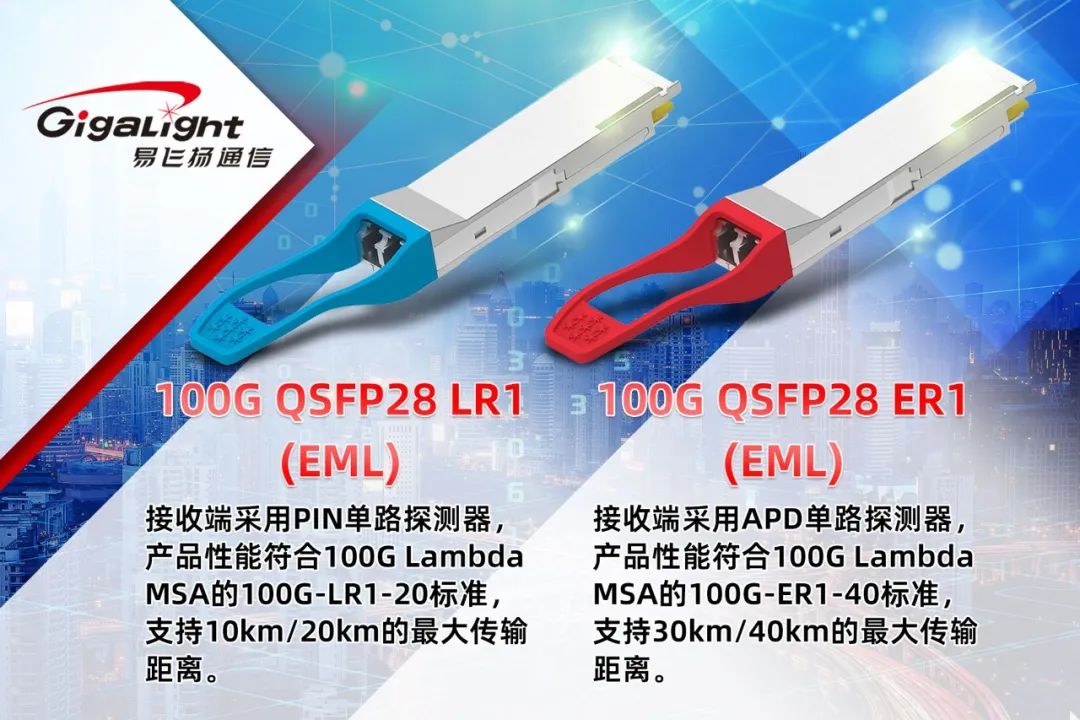

易飛揚100GQSFP28 LR1光模塊可傳輸10/20km，100GQSFP28 ER1可傳輸30/40km，采用電信級氣密性封裝的制冷型EML單路激光器，完全滿足電信級可靠性應用；光口側采用100G PAM4高階調制，內置的DSP芯片集成了端到端的KP4-FEC與RS-FEC，并通過Gearbox 在Host電接口側轉換為4路25G NRZ電信號；滿足商業級的工作溫度范圍（0~70℃），主要應用于數據中心和服務提供商網絡。

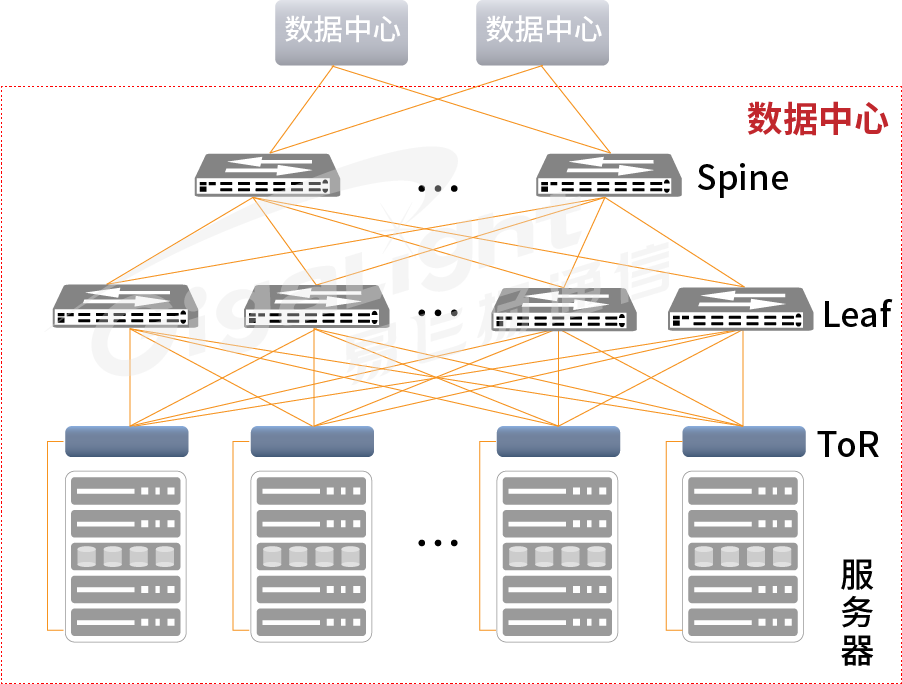

數據中心

● 交換機與交換機之間的連接
● 數據中心與數據中心之間的連接
● 連接到400G端口

服務提供商網絡

● 增量升級到400G硬件
● 最大使用400G端口帶寬
● 面向未來的QSFP28硬件

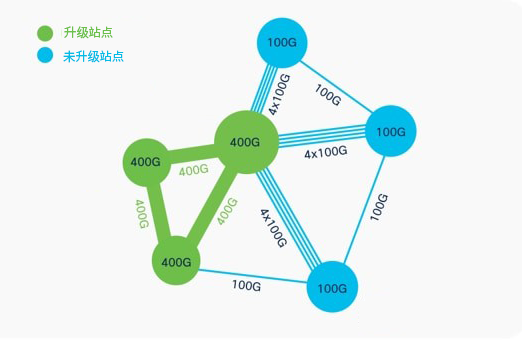

單波100G技術允許服務提供商和網絡運營商單獨升級站點

• 一次升級一個站點
• 通過4x100G分支線纜連接新的400G站點
• 通過4x100G分支線纜充分利用您的400G端口帶寬
• 在新的400G端口中重復使用100G光學器件

100G單波不僅提供了更便宜的100G鏈路，還降低了光學元件的復雜性。根據IEEE專家的說法，通過單個光通道承載100GE光信號可以減少光纖部署，幫助您節省高達40%的部署成本。100G單波還可以通過降低400G模塊的結構復雜性，使100到400G的過渡更加容易。
