一直以來，200G數據中心在業內存在一定爭議，似乎覺得可以跳過200G直接部署400G數據中心。但易飛揚不以為然，直接從100G跨越到400G實際上是不太科學的。因?yàn)樾枰亟ǔ笠?guī)模的數據中心，定義新的規范架構，400G時代交換機對機架電力的要求會相當高，傳統的風冷散熱也更為困難。為更靈活地適應未來數據中心的需求，向400G數據中心實現完美過渡，易飛揚現已推出陣容完備的200G數據中心光互連產品。本文主要介紹易飛揚200G QSFP-DD SR8/ PSM8系列和200G QSFP56 SR4/LR4/FR4光模塊產品。
200G光模塊有兩種調制方式：PAM4 VS NRZ
其中200G QSFP56封裝選用PAM4調制技術，因?yàn)?00G QSFP56應用單通道56G速率要求，但是56G信號的通道損耗和反射引入代價太大，同時對通道串?dāng)_的容忍性極大降低，目前的NRZ技術很難突破單路56G傳輸速率。而PAM4技術克服了56G速率下傳統NRZ調制的疲軟能力，在不增加帶寬的情況下將比特率速率翻倍，因此傳輸通道對其造成的損耗大大減小。
但是采用PAM4技術會使系統變得不夠透明且難以管理，傳統的NRZ技術+并行技術可以使數據中心易于管理。于是200G QSFP-DD選用NRZ調制方式，完成了基于200G NRZ傳輸?shù)牡统杀緮?shù)據中心內部平行光互連方案。
200G NRZ方案中的兩種并行技術：200G PSM8與200G SR8
200G QSFP-DD PSM8系列是單模并行技術的高速率產物。要實現長距離傳輸必須使用色散損耗小的單模光纖，單模光纖與半導體要實現高的耦合效率，需要對半導體激光器發出的光場進行整合，使入射光場與光纖本征光場達到最大可能的匹配。
而200G QSFP-DD SR8是多模并行的產品，200G QSFP-DD SR8采用8通道的850nm VCSEL陣列，符合100GBASE-SR4協議標準。借助傳統的VCSEL優勢平臺，易飛揚采用了簡單高效且可靠的光纖耦合工藝技術，在激光器和光纖之間增加45°棱鏡，同時經過對光纖面的特殊材質處理，使得光纖耦合效率提升到了80%以上。
激光器：DML與EML

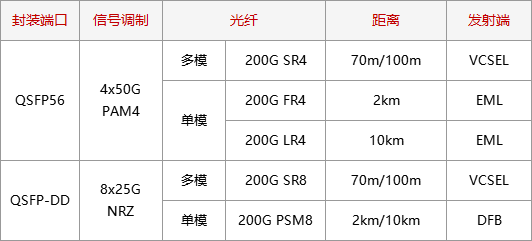

從表中可以看出，易飛揚200G光模塊使用了幾種不同的激光器，他們的區別在哪里？
其中兩大主類：直接調制DML和外調制EML
直接調制激光器DML包括VCSEL、FP、DFB，都是單顆激光器。用有無電流驅動來發光傳信號。但是DML有啁啾、有色散、傳不遠，于是需要另外一種外調制的手段，就是EML。
EML有兩顆器件，一個是激光器laser，就是L；另一顆是EAM調制器，合在一起叫做EML。
DML適用于低速率或短距離應用，EML適用于高速率或長距離應用

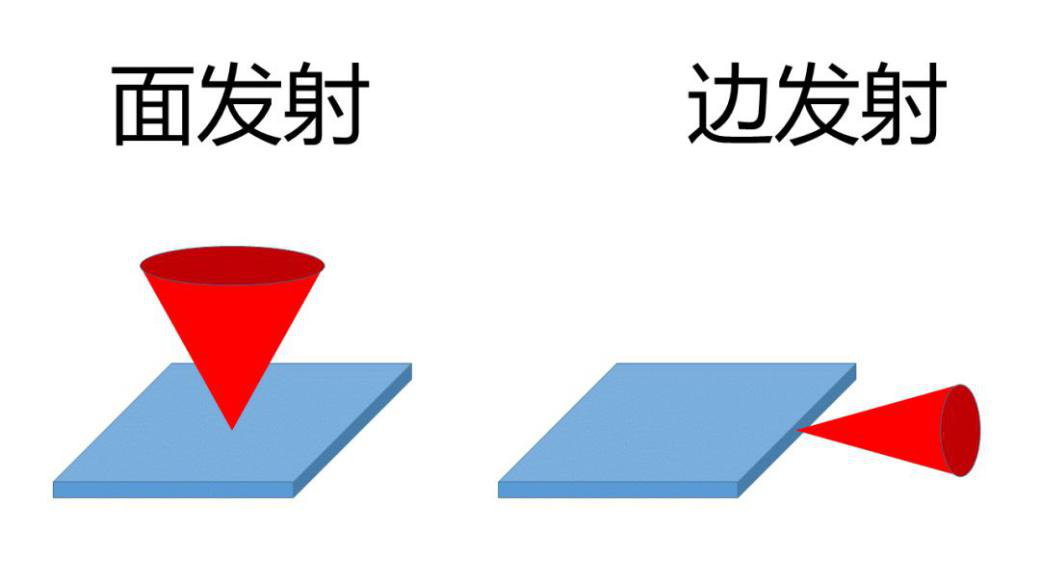

其中，DML中VCSEL屬于面發射，F(xiàn)P、DFB屬于邊發射
VCSEL傳輸距離近，易飛揚200G QSFP56 SR4和200G QSFP-DD SR8選用的就是VSCEL激光器，波長均為850nm，可以傳輸70米或100米，滿足0至70℃商業級環境的應用。
FP、DFB傳輸距離長，易飛揚200G QSFP-DD PSM8選用DFB激光器，傳輸距離高達10KM，采用并行8路*25Gbps設計，低功耗優勢顯著，功耗小于6W，工作溫度滿足0~70℃。工藝精良。獨到設計的光引擎，不僅提升生產效率，更大的優點在于大幅度降低產品成本。
易飛揚200G QSFP56 LR4和200G QSFP56 FR4光模塊的設計均采用EML激光器和DSP的框架模型，滿足0至70℃商業級環境的應用。其中200G QSFP56 LR4光模塊高溫情況下最大工作功耗為7.5W，完全符合協議BER要求的傳輸距離為20km，F(xiàn)EC余量滿足100%優異性能。200G QSFP56 FR4采用制冷型CWDM EML激光器，高溫最大功耗為7W，同樣符合協議BER要求的傳輸距離20km。
易飛揚低功耗版本的200G QSFP56 DR4光模塊也即將上線，加上易飛揚200G AOC產品系列，至此易飛揚擁有非常完備的200G光互連產品線。易飛揚借用自身優勢，傾力打造的200G全系列產品不僅旨在幫助客戶解決傳輸難題，更為全力推進國內200G速率產品的向前演進貢獻資源和力量。
