在IEEE協議標準的發展過程中，200G標準的發布晚于400G標準，200G標準是在2015年和2018年提出和批準的。其中IEEE802.3bs規范定義了200G模塊的電氣接口類型，那么200G以太網光模塊電氣接口方案有哪些？

200G光模塊的電氣接口目前采用兩種信號方案：NRZ和PAM4。

200G NRZ方案

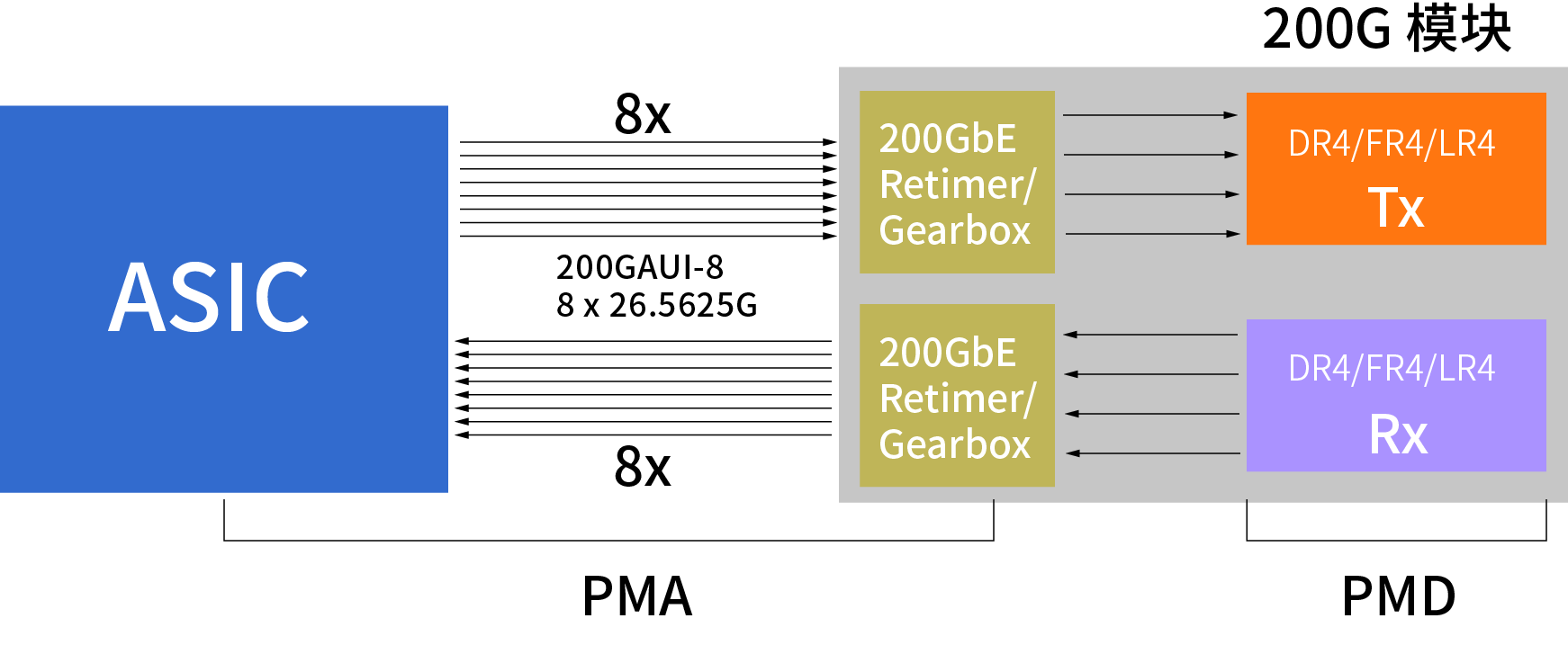

NRZ方案的PHY層結構示意圖

200G NRZ方案的電氣接口名稱為200GAUI-8，通道數量為8，單通道速率為26.5625Gbps。

200GAUI-8應用于PMA到PMA之間，模塊PMA部分為gearbox芯片或是retimer芯片，可以對信號進行重新采樣以消除抖動和噪聲影響。

200G PAM4方案

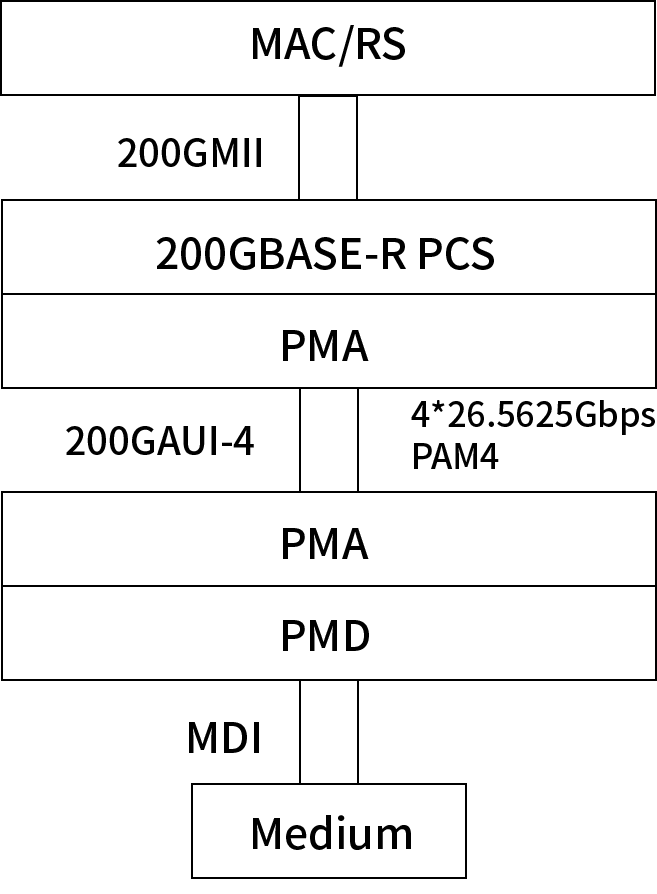

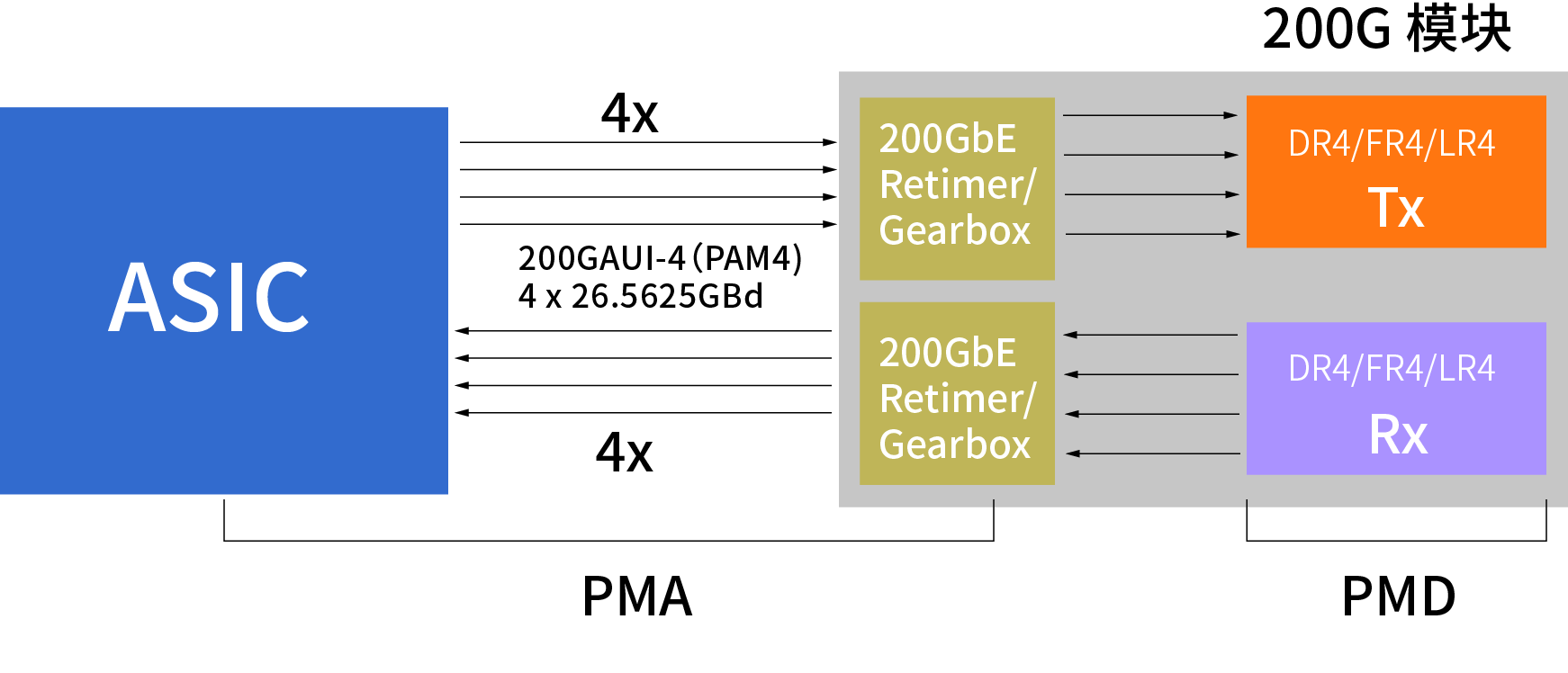

PAM4方案的PHY層結構示意圖

200G PAM4方案的電氣接口名稱為200GAUI-4，通道數量相對于NRZ方案減少一半，單通道速率為26.5625GBd。

同200GAUI-8一樣，200GAUI-4也是應用于PMA到PMA之間，模塊PMA部分為gearbox芯片或者是retimer芯片，可以對信號進行重新采樣來消除抖動和噪聲影響。

除了PMA到PMA之間的電氣接口類型外，規范還定義了單模PMD層光傳輸?shù)耐ǖ罃?shù)量及信號速率，所以PMA與PMD之間接口會有多種不同的類型。

單模200G以太網的基本原理是基于400G以太網規范的變體，特別是在PAM4中使用50 Gbps傳輸，定義了200Gbase-DR4，200Gbase-FR4以及200Gbase-LR4。

200Gbase-DR4為了匹配PMD的傳輸類型，PMA到PMD之間的信號類型同樣為PAM4，可以與200GAUI-8或200GAUI-4這兩種接口搭配。

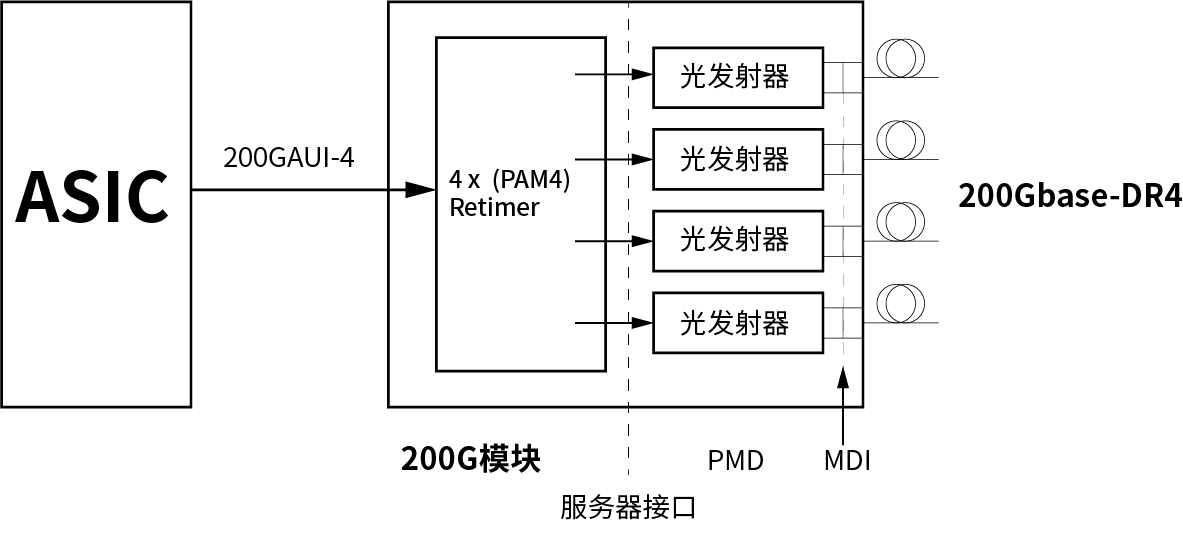

如果搭配200GAUI-4電氣接口（PAM4），模塊內部的PMA部分為一個4路的PAM4 Retimer。

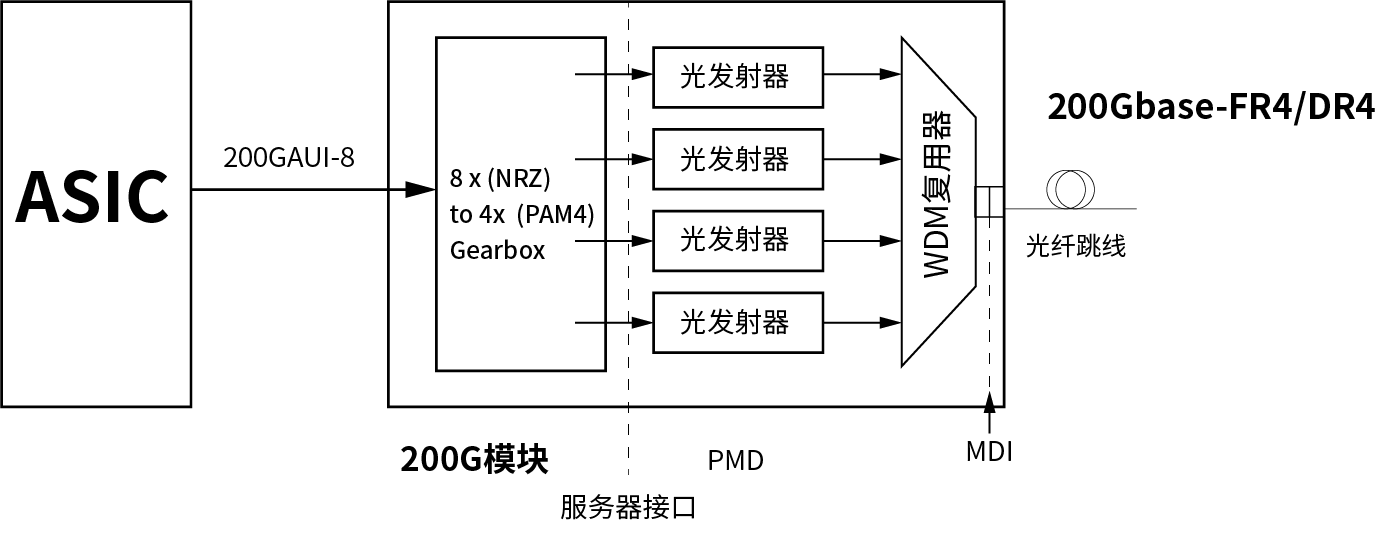

如果搭配200GAUI-8電氣接口（PAM4），那么模塊內部的PMA部分為一個8路NRZ轉4路PAM4的Gearbox。

200Gbase-FR4與00Gbase-LR4與DR4不同，它們都采用單模波分復用方案，將4條不同波長的光路合成一條后發出。

同樣為了匹配PMD的傳輸類型，PMA到PMD之間的信號類型為PAM4，可以與200GAUI-8或者200GAUI-4這兩種接口搭配。

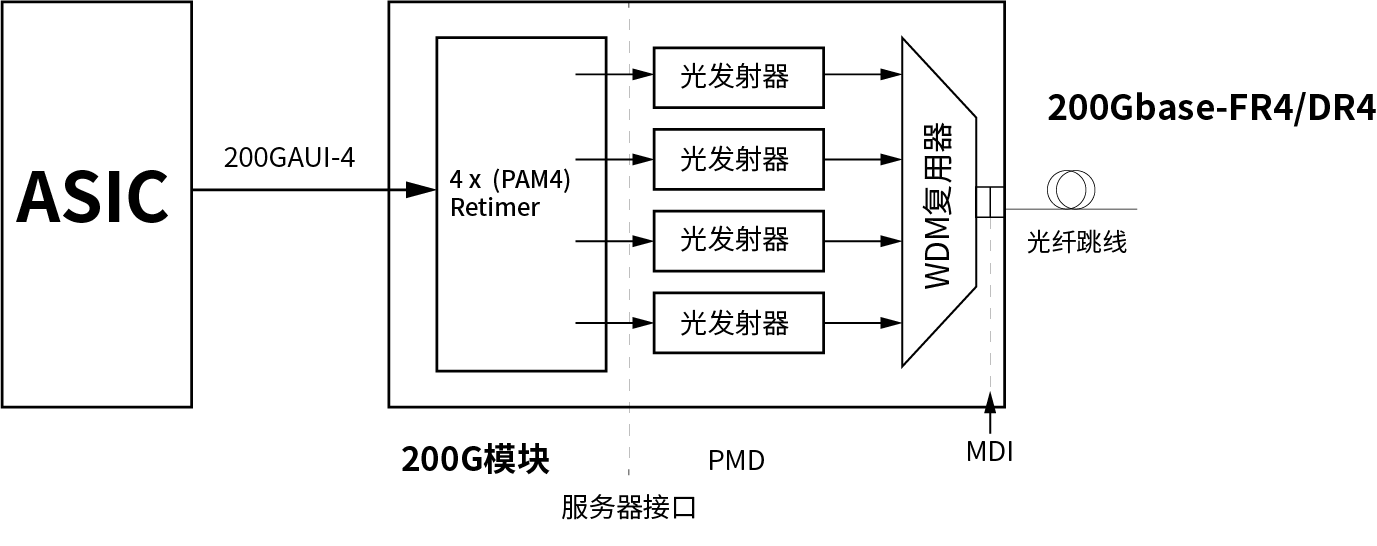

如果搭配200GAUI-4電氣接口，模塊內部的PMA部分為一個4路的PAM4 Retimer。

如果搭配200GAUI-8電氣接口（PAM4），模塊內部的PMA部分為一個8路NRZ轉4路PAM4的Gearbox。

200G單模PAM4方案可實現2m至10km的距離傳輸，選用200GAUI-4電氣接口，模塊內部即采用4路的PAM4 Retimer；選用200GAUI-8電氣接口（PAM4），那么模塊內部的PMA部分則采用8路NRZ轉4路PAM4的Gearbox，廠商可自行選擇研發。易飛揚200G QSFP56 DR4/FR4光模塊均采用200GAUI-4電氣接口。

IEEE 802.3bs代表了下一代移動網絡的轉型時刻，200G交付時間剛好趕上來自不同的應用程序和市場對可靠、高速連接的需求。易飛揚優先發展并倡導200G光模塊作為下一代光互連謀劃的基礎，已推出了完整的基于50G PAM4 DSP平臺的200G系列數據中心光模塊，并斬獲2020光連接大會200G光模塊最具影響力大獎，期待為下一代數據中心的發展構造牢固的IT設施基礎。
