100G光模塊封裝中，常見的有CFP/CFP2/CFP4/和QSFP28，QSFP28因其更小的體積、更低的功耗和更高密度的優勢，成為最常用的封裝。常見的QSFP28光模塊如QSFP28 SR4、QSFP28 LR4、QSFP28 PSM4、QSFP28 CWDM4等可傳輸從500m到10km不等的距離。但若想達到更遠距離，則需要用到QSFP28 ER4，其中“ER”表示超長距離（extend reach），可實現40km距離傳輸。

100Gbase ER4標準

IEEE 802.3ba工作組定義了100Gbase ER4標準，支持DWDM技術，通過單模光纖可傳輸1310nm波段的信號。在光信號通過APD光電探測器之前使用SOA放大，可實現40km超長距離傳輸。

100G QSFP28 ER4光模塊特性

100G QSFP28 ER4光模塊符合QSFP MSA、IEEE 802.3ba、100GBASE-ER4 Lite和OTU4標準，在單模光纖上傳輸距離可達40km，最大功耗為3.8W，可應用于100G以太網和OTU4光傳送網。

100G QSFP28 ER4工作原理

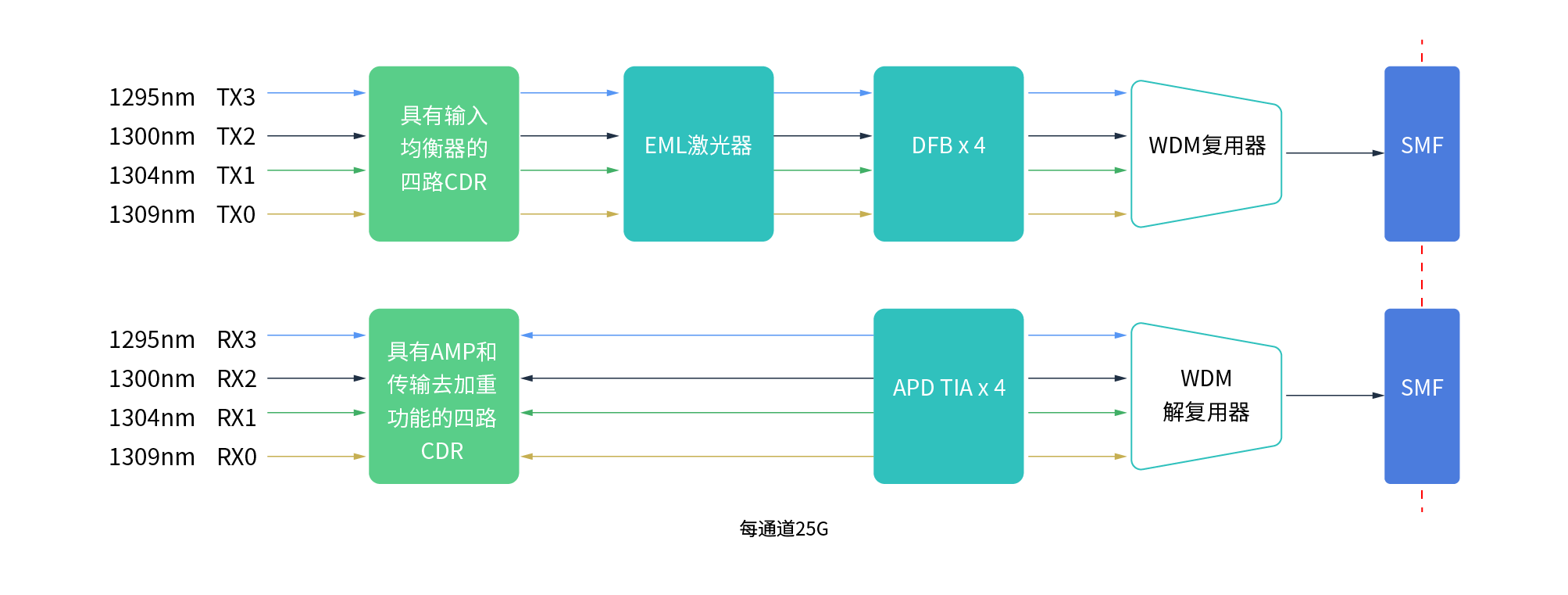

100G QSFP28 ER4光模塊發射端可在1295nm、1300nm、1305nm和1310nm四個LAN WDM波段上工作。這四個波段上的光信號經WDM波分復用器復用后通過工業標準的LC連接器在單模光纖上傳輸。在接收端，WDM波分復用器將信號分解到單個通道之前，SOA可放大信號。

圖1：QSFP28 ER4光模塊工作原理

QSFP28 ER4直連方案

QSFP28 ER4支持100G直連，最遠傳輸距離可達40km。只需將兩個100G QSFP28 ER4模塊插入100G交換機端口中，再用一根LC雙工單模跳線進行連接即可。

圖2：QSFP28 ER4光模塊直連

數據中心互連方案

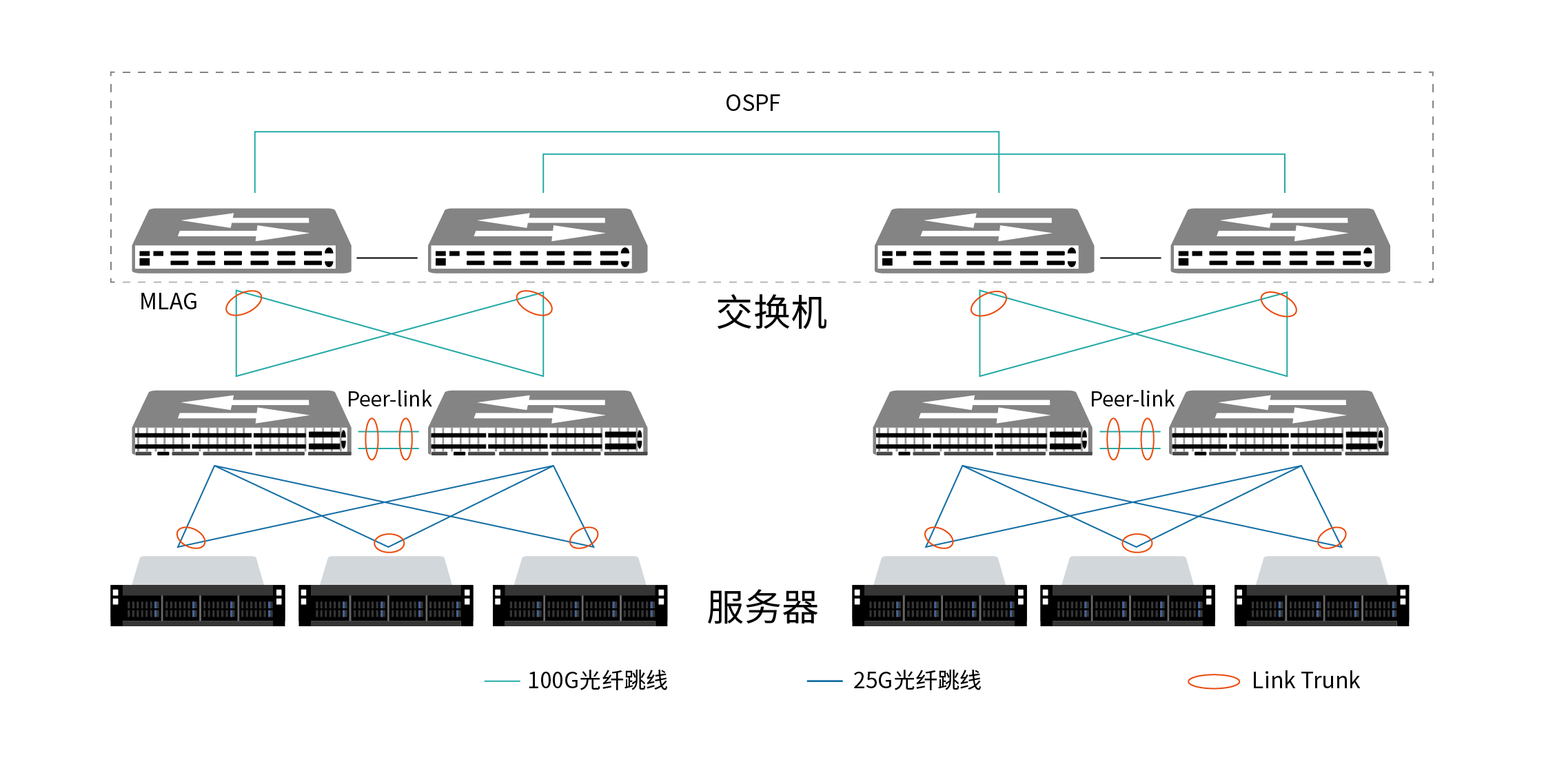

100G QSFP28 ER4光模塊同時適用于連接位于不同地理位置的數據中心，支持100G數據中心之間的遠程高速互連，是一種便捷經濟的互連方案。下圖展示了使用100G QSFP28 ER4光模塊的基礎數據中心互連解決方案。

圖3：QSFP28 ER4數據中心互連

要實現企業或是數據中心40km的100G遠距離傳輸，不管是直連還是互連，QSFP28 ER4光模塊都適用。

不過由于100G QSFP28 ER4的BER要求低于1E-12（不開啟FEC功能），但是現有的APD技術并不能滿足100G QSFP28 ER4的接收靈敏度，SOA體積對于QSFP28封裝又過于龐大，所以目前市面上還沒有符合要求的QSFP28 ER4光模塊。于是行業內許多光模塊制造商用QSFP28封裝定義了非標準的100Gbase ER4 Lite模塊，能滿足在開啟FEC時最大傳輸距離40km，不開啟FEC時最大傳輸距離可達30km。

易飛揚可提供100G QSFP28 ER4 Lite光模塊，模塊符合以太網100Gbase ER4 Lite標準，完全滿足用戶對溫度、濕度和電磁干擾等惡劣環境條件的要求。滿足標準的100G QSFP28 ER4光模塊也即將推出。
