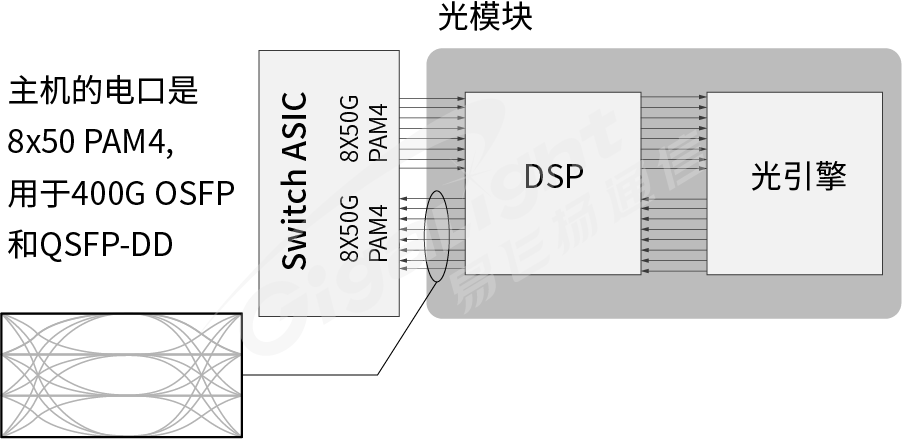

PAM4是400G光模塊的主要調制方式，有多模和單模兩種類型?；赑AM4調制的400G光模塊電口側以8x50G PAM4調制，光口側則有8x50G PAM4和4x100G PAM4兩種調制類型。
多模光模塊
400G多模光模塊常見的有SR8和SR4.2接口，皆使用8x50G PAM4調制。

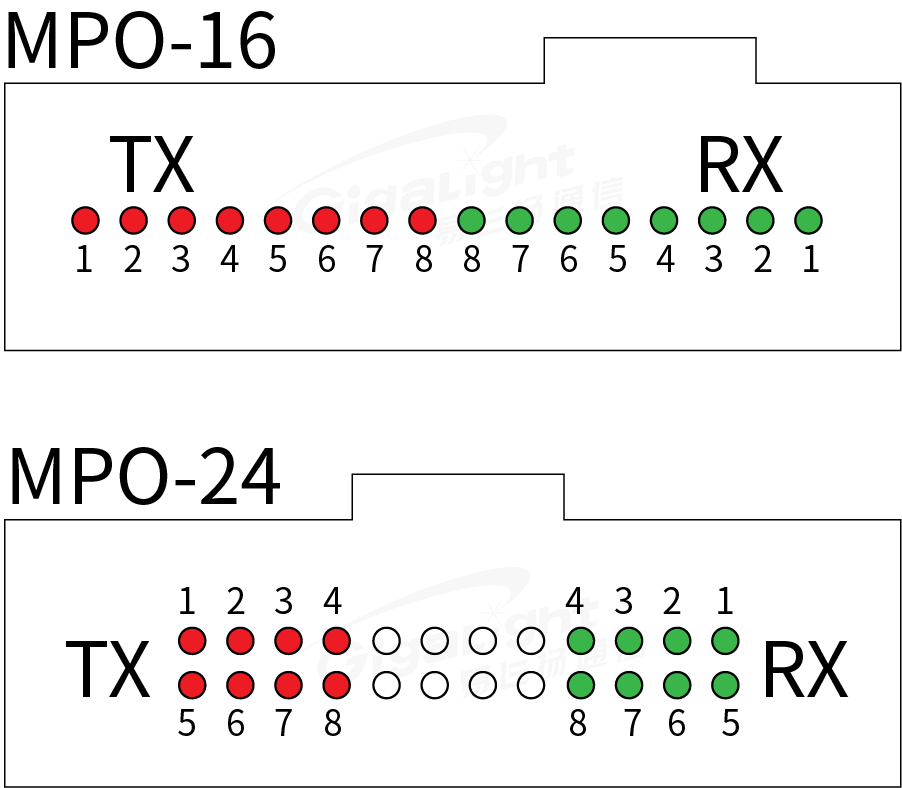

400G SR8："SR”指使用多模光纖傳輸100m距離，而“8”表示有8個光通道。每個光通道以50G PAM4運行時，總共需要16根光纖（8個Tx和8個Rx）。SR8模塊使用MPO-16連接器或MPO-24連接器連接8對光纖。
400G SR4.2：”SR”指使用多模光纖傳輸100m距離，“4”表示有4個光通道，而"2”則表示每個通道使用兩個波長。每個光通道以2x50G PAM4運行，總共需要8根光纖，波長是雙向和多路復用的。SR4.2模塊使用MPO-12連接器，而SR4.2的主要優(yōu)勢是可以繼續(xù)使用現有已安裝的光纖資源。

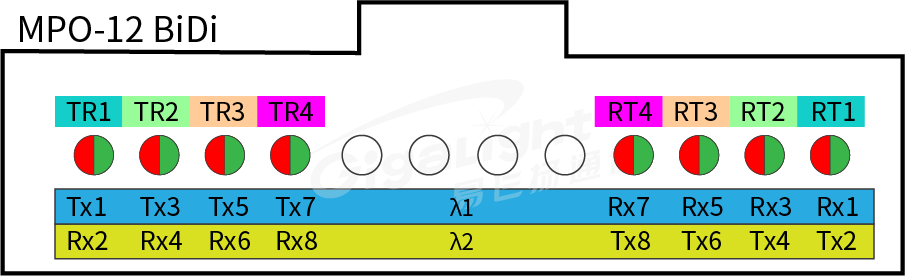

MPO-12連接器中的SR4.2。每根光纖都承載2x50G雙向PAM4信號。SR4.2還支持MDC和SN連接器接口。

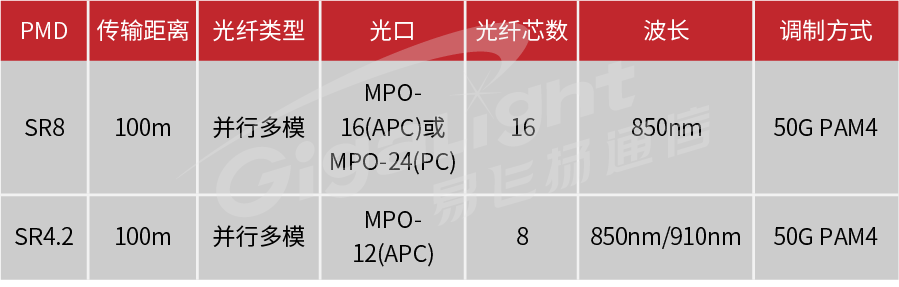

400G多模光模塊摘要表
單模光模塊

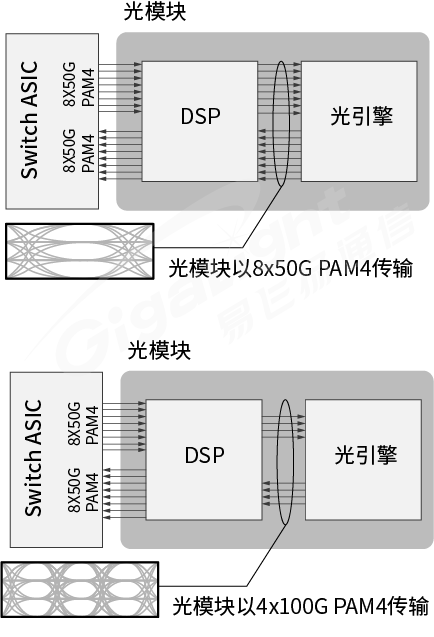

單模400G光模塊可以分為兩組。一組光口側以8x50G PAM4調制，另一組以4x100G PAM4調制。兩種方法都將DSP用作CDR（沒有建立模擬CDR）或組合使用Gearbox和CDR。區(qū)別在于線路側的信號傳輸速率和使用的激光器數量。
基于8×50G PAM4的單模光模塊

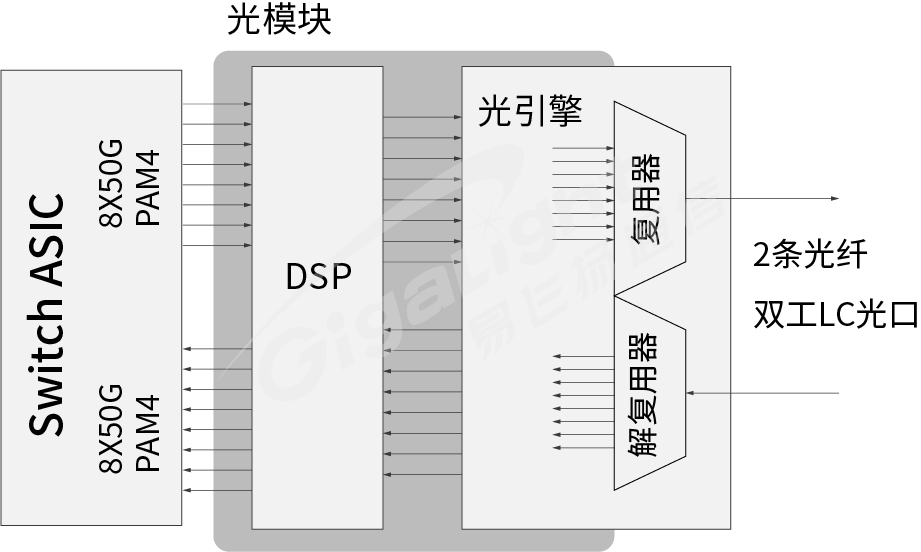

存在三個通用類型：FR8、LR8和2xFR4。FR8和LR8是最早可用的400G單模接口。"8”表示使用8個波長，每個波長以50G PAM4運行?！癋R”表示傳輸2km，“LR”表示傳輸10km。8個波長被多路復用到一根光纖中，FR8和LR8光模塊使用雙工LC光接口。
2xFR4光模塊使用8個激光器，但分為4個波長的兩組（遵循200G FR4標準）。這兩組分別復用到光纖中，并且光模塊在2個CS連接器上提供2x200G信號。

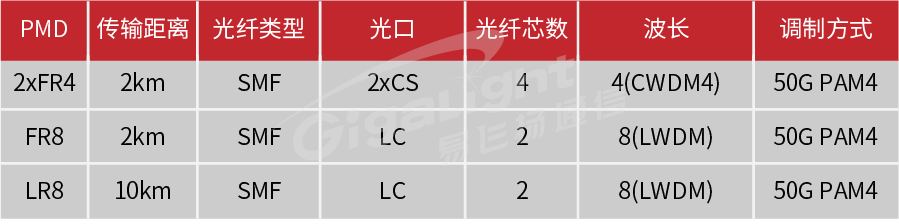

基于8×50G PAM4的單模光模塊摘要表
但是，在使用8x50G解決方案時需要權衡。一方面，它們在某些情況下提供了改進的鏈路預算，但另一方面，每個模塊的總激光器成本更高，光學封裝更加復雜，導致較低的產量和較高的生產成本。相比之下，4x100G模塊具有更低的功耗和更簡單的熱處理能力，因此，器件上逐漸轉向采用4x100G解決方案。
?基于4x100G PAM4的單模光模塊
4x100G光模塊是當前的市場焦點，最常見的部分是線路側使用帶有100G PAM4的4條通道。在這里，我們可以將光模塊分為“多光纖”和“雙光纖”兩種類型。這些光模塊中的關鍵元件是具有Gearbox功能的DSP，包括?DR4、FR4和LR4。

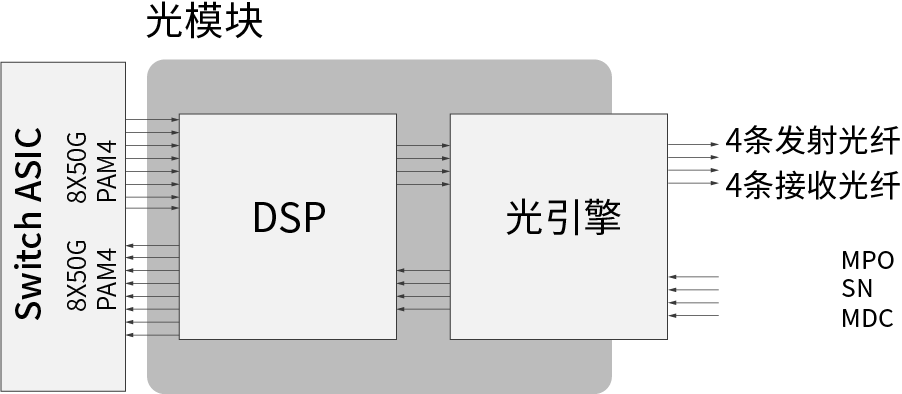

在DR4光模塊中，DSP將8x50G PAM4電信號轉換為4x100G?PAM4，傳輸到光引擎。同時，DSP充當CDR。在DR4中，每個通道的工作波長為1310nm，并且需要一根光纖，因此總共需要8根光纖。

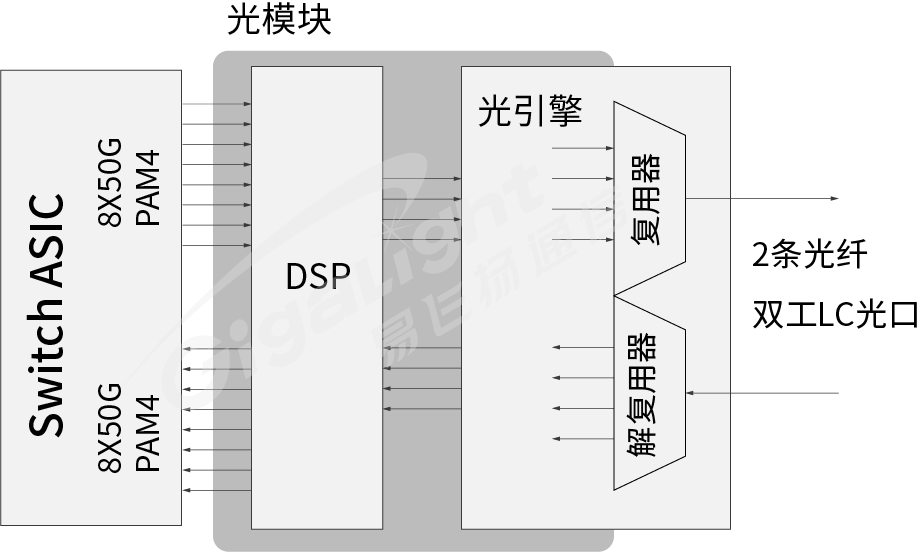

FR4和LR4?DSP的基本功能在FR4和LR4光模塊中與在DR4中相同，但是現在使用4個波長（CWDM4）代替了4個1310nm信號，并添加了一個多路復用器將這些CWDM信號組合在一起。這樣，所需的光纖數量減少到2（TX+RX），采用雙工LC光口。
對于LR4，存在兩條不同的路由，我們很可能最終會得到兩個版本，一個版本用于6km（IEEE），一個版本用于10km（100G lambda MSA）。
基于4×100G PAM4的單模光模塊摘要表
未來，出于成本的考慮，用4路光信號實現400G傳輸的方式可能會成為主流；同時光模塊的電口也可能會逐漸升級到4×100G?PAM4的形式，以省去Gearbox芯片從而節(jié)省功耗和成本。
