隨著5G時代的到來，全球出現了越來越多的超大型數據中心，需要部署大量的高速光模塊，400G技術應運而生。目前，三個國際標準組織（IEEE、ITU和OIF）都已經發布了相關400G標準，部分頂級的光模塊供應商皆已推出應用于數據中心的400G光模塊。

易飛揚是平行數據中心技術的主要倡導者，在平行光互連技術領域投入和研究較深，本文就來探討400G平行數據中心光互連方案。

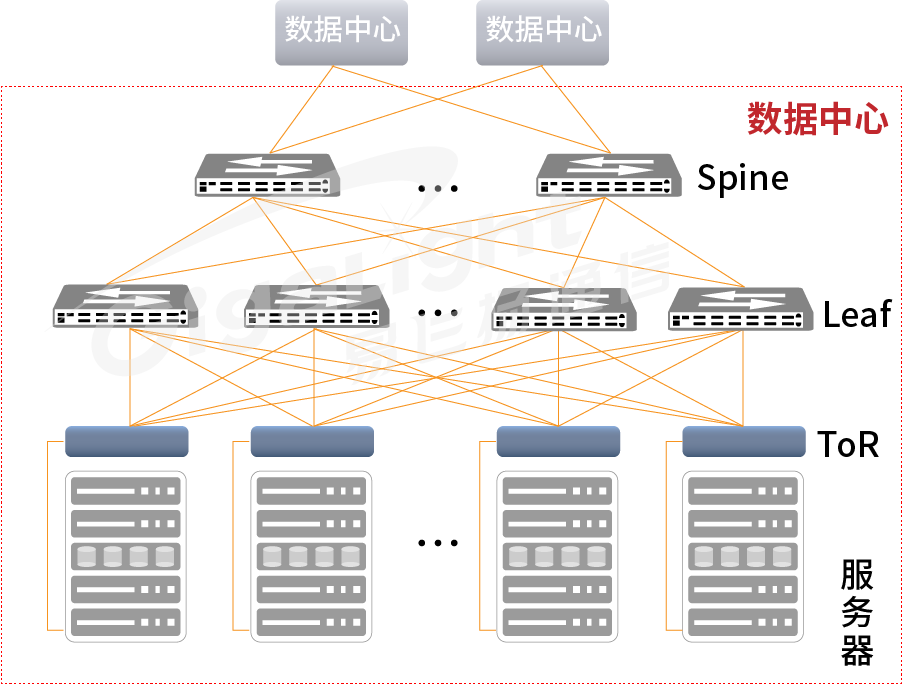

數據中心內部光互連有服務器-ToR、ToR-Leaf、Leaf-Spine和Spine-DC，根據傳輸距離不同，400G目前有多種平行光互連產品，包括400G SR16/SR4/SR8/AOC/DR4和PSM8。由于400G SR16使用光纖芯數較多，大多數超大規模數據中心用戶表示不會采用;400G SR4采用的100G PAM4 850nm技術不成熟，因此都不作討論。

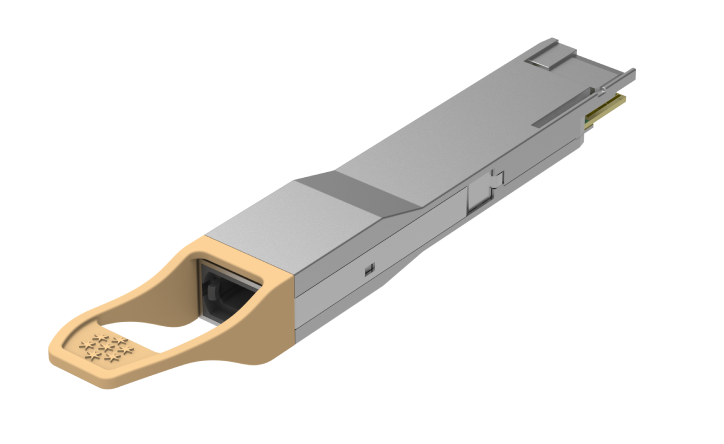

400G?SR8

• 連接器：MPO24/MPO16
• 傳輸距離：70m@OM3/100m@OM4
• 光纖：多模光纖
• 封裝：QSFP-DD/OSFP
• 光口技術：8*50G PAM4 850nm
• 協議：IEEE 802.3cm

數據中心網絡總體擁有成本包含了光模塊成本和布線成本。400G SR8雖然需要較多的光纖芯數，但是數據中心普遍采用模塊化設計，交換機互連距離一般在50米左右，因此布線成本比光模塊成本低很多。另外400G SR8生態系統最為完善，能夠供貨的光模塊廠商最多，支持的扇出應用最多。因此對于新部署的數據中心，在100m的距離以內SR8是400G交換機互連性價比最高的解決方案。

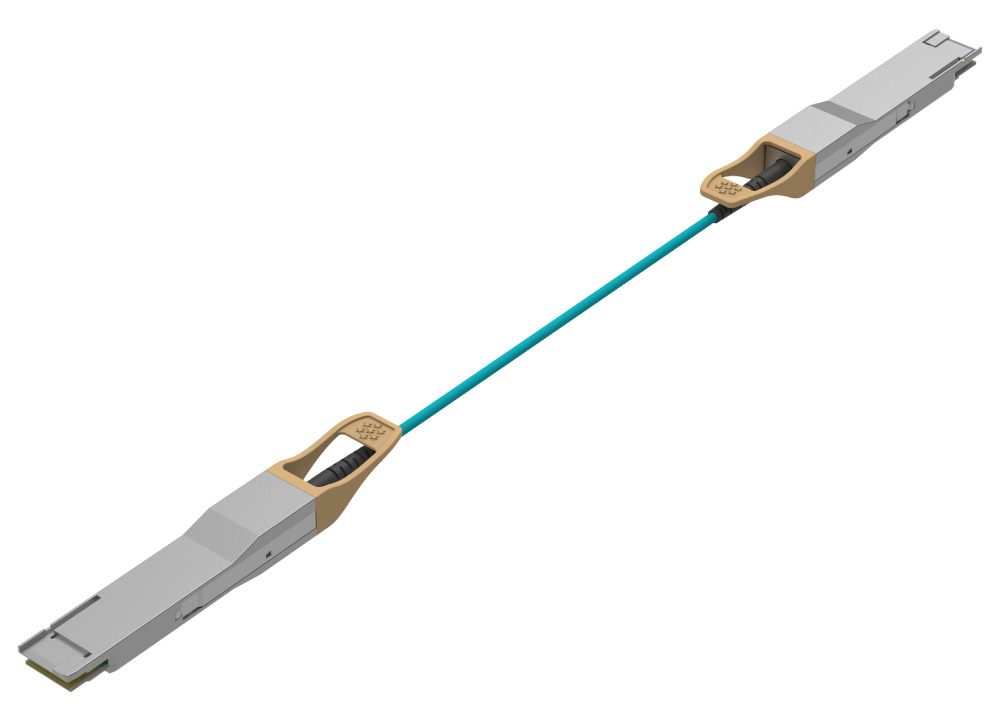

400G?AOC

• 傳輸距離：70m@OM3/100m@OM4
• 光纖：多模光纖
• 封裝：QSFP-DD/OSFP
• 光口技術：8*50G PAM4 850nm
• 協議：IEEE 802.3cd

AOC具有重量輕、距離遠（相較于DAC）、抗電磁干擾（EMI）、容易理線等優點。AOC采用多模光纖，理論上最大的傳輸距離150米，但是AOC由于兩邊帶模塊，不適于跨機柜布線，因此一般用于距離小于30米的互連場景。

400G?DR4

• 連接器：MPO12
• 傳輸距離：500m
• 光纖：?jiǎn)文９饫w
• 封裝：QSFP-DD/OSFP
• 光口技術：4*100G PAM4 1310nm
• 協議：IEEE 802.3bs/802.3cd

400G DR4光模塊采用較貴的EML激光器或者SiPh硅光技術，硅光技術能夠?qū)鹘y(tǒng)的光器件例如調制器、探測器等通過互補金屬氧化物半導體(CMOS)工藝刻蝕在硅基底上，使光模塊功耗、體積和封裝成本大幅降低。

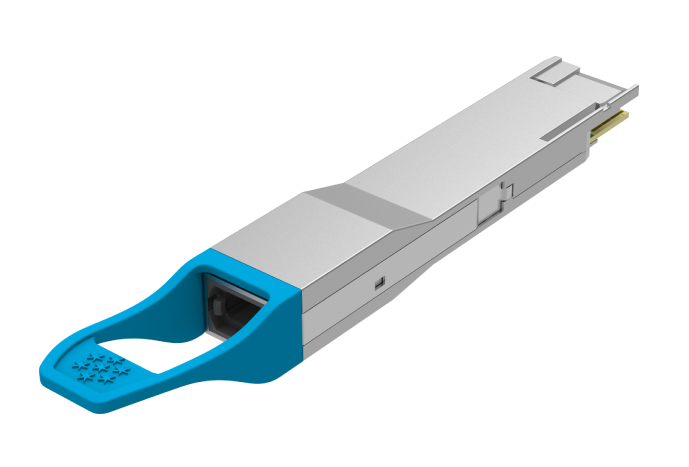

400G PSM8

• 連接器：MPO24
• 傳輸距離：2km
• 光纖：?jiǎn)文９饫w
• 封裝：QSFP-DD/OSFP
• 光口技術：8*50G PAM4 1310nm

400G PSM8光模塊是易飛揚獨有的400G平行光模塊，基于獨特的平行光學設計，模塊內部采用單PCB設計，少了附板的工藝制作難度，工藝制作簡單，易于量產、工藝可靠、熱設計可控、性能和功耗俱佳，可實現2km以內數據中心光互連，相信屬于業內領先水平。

總結

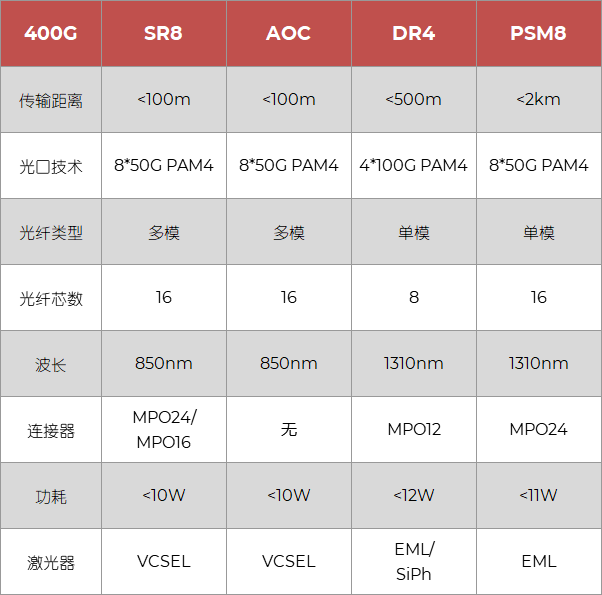

綜上所述，基于不同的傳輸距離與場景，400G平行數據中心光互連有以下選擇：

• 不超過30米的ToR交換機到服務器互連場景，可以使用400G AOC
• 不超過100米的ToR-Leaf交換機互連場景，宜使用400G SR8光模塊，布線采用MPO/MTP16 多模光纖
• 不超過500米的Leaf-Spine交換機互連場景，可使用400G DR4光模塊，布線采用MPO/MTP12單模光纖
• 不超過2km的Spine-DC交換機互連場景，可使用400GPSM8光模塊，布線采用MPO/MTP24?單模光纖

以上400G平行光互連產品，易飛揚均可提供。其中400G DR4將在2021年推出，模塊將選用QSFP-DD封裝并且基于硅光技術。
