5G，物聯網（IoT）和不斷增長的基于視頻的數據傳輸給運營商和數據中心帶來沉重壓力，需要升級網絡容量以支持這些數據密集型應用。此外，新冠疫情帶來的行為變化（例如遠程工作，遠程學習和娛樂流媒體的增加）將繼續存在。隨著數據需求量大的應用對容量需求的爆炸式增長超過了當前的高速傳輸能力，400G成為一項很有前途的新技術，它可以以相對較低的運營成本和較低的密度來滿足對光通信的迫切需求。
400G標準
在上篇文章《400G可插拔光模塊與相干DWDM結合實現長距離DCI》講過，400G發展到現在，已發布多項標準。包括400ZR、400G OpenROADM和400G OpenZR+。最終，在兩個組織和光器件制造商商討下，采用了OIF和OpenROADM結合的最佳標準，也就是OpenZR+，作為未來發展400G可插拔相干模塊的主要標準，可以提供多廠商的互操作性。

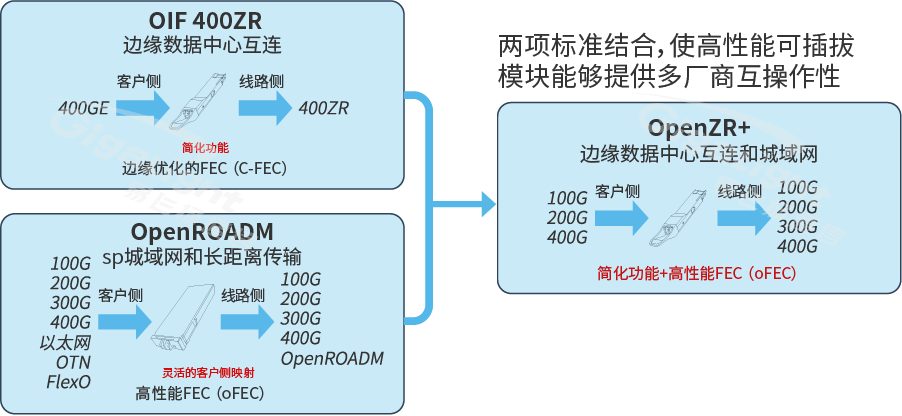

圖1：400ZR和OpenRoadm標準的組合——OpenZR+
符合400G標準的光模塊允許在所有數據中心，城域和長距離應用中使用相同的模塊，應用商可根據所需的鏈路性能選擇合適的模塊。使用400G MSA可插拔相干光模塊，標準FEC模式和相同的管理系統，就不再需要專有、笨重的非標準單源模塊。還可以降低每比特成本，提供更好的性能，同時消耗更少的空間和功耗，并優化鏈路預算。
400G技術
400G供應商正在競相尋找最佳規格，以支持混合協議，速度和距離來滿足當前市場需求。根據市場研究人員的說法，數據需求每年將增長50％以上，而疫情期間的增長甚至更高。在某些超大規模數據中心中，數據每年都在增加一倍。
由于400G技術的要求，需要應用單通道56G或112G速率要求，但是56G/112G信號的通道損耗和反射引入代價太大，同時對通道串?dāng)_的容忍性極大降低，目前的NRZ技術很難突破單路56G傳輸速率，因此業界引入了PAM4技術進行解決。
PAM4信號采用4個不同的信號電平來進行信號傳輸，每個符號周期可以表示2個比特的邏輯信息（00、01、10、11）。因此，要實現同樣的信號傳輸能力，PAM4信號的符號速率只需要達到NRZ信號的一半即可，因此傳輸通道對其造成的損耗大大減小，代價是對噪聲更為敏感。

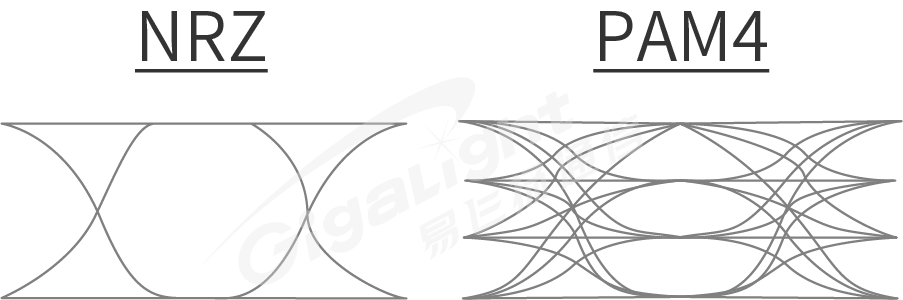

圖2：NRZ和PAM4調制
PAM4技術克服了56G速率下傳統NRZ調制的疲軟能力，在不增加帶寬的情況下將比特率速率翻倍；但是PAM4犧牲了信噪比，使得400G產品對噪聲更加敏感，DSP芯片的引入正好彌補了PAM4技術相應的劣勢。
DSP就是高速數字處理芯片，除了提供CDR能提供的數字時鐘恢復功能之外，還可以對產品進行色散補償操作，去除噪聲、非線性干擾等因素。
100G/200G速率時代，運營商和超大規模數據中心已習慣于使用基于DSP的相干模塊和前向糾錯（FEC）解決不同供應商之間的互操作性問題。即將到來的400G DSP和光模塊生態系統將格局從定制解決方案轉變?yōu)榛跇?biāo)準的解決方案。
400G封裝
網絡邊緣的400G相干接口已大大降低了功耗和尺寸。它們不僅效率更高，而且以更低的復雜度，更小的尺寸以及支持同一標準的多廠商互操作性實現性能的提升。
市場上將主導三個主要的400G光模塊封裝：CFP2、QSFP-DD和OSFP。CFP2具有最大的尺寸和最高的功耗，可提供最佳的光學性能和覆蓋范圍。QSFP-DD具有最小的尺寸和受限制的功率封裝，并專注于要求不高的光學性能應用。OSFP的大小介于QSFP-DD和CFP2之間，功耗最佳。

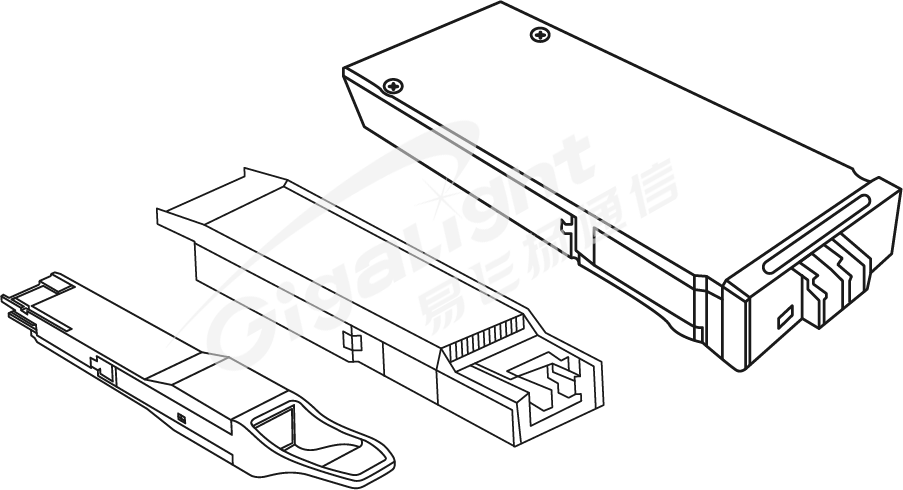

圖3：CFP2、QSFP-DD和OSFP封裝

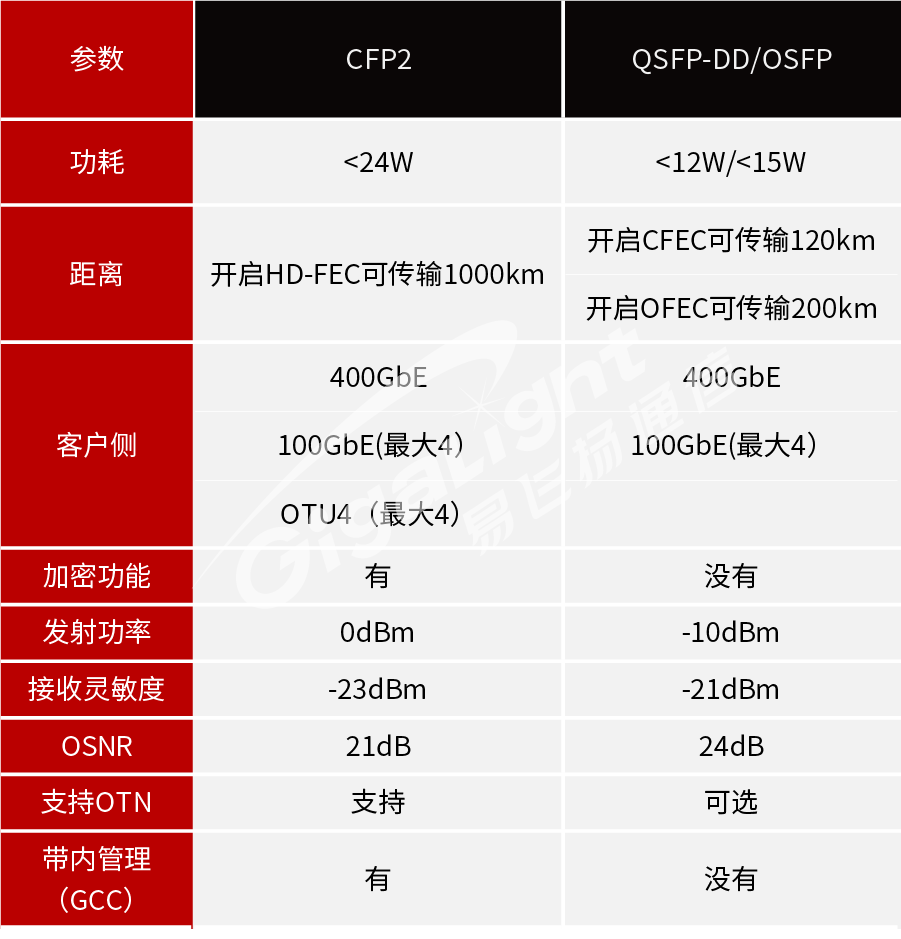

大量400G可插拔模塊將于2021年第一季度投入市場，與此前的400G/600G定制模塊相比，其功耗和價格要低得多，有許多供應商可供選擇，從而導致價格和質量方面的激烈競爭。這些模塊都需要在性能，規格和成本之間進行不同的權衡，具體取決于鏈路和系統要求（請參見表）。
數據來源：PacketLight Networks
400G標準、技術和封裝為通往400G互通鋪平了道路。為應對400G光互連需求，易飛揚業已推出三款用于400G數據中心光互連的產品，均選用QSFP-DD封裝，包括400G QSFP-DD SR8、400G QSFP-DD AOC和400G QSFP-DD PSM8，助力10km以內數據中心光互連。
