隨著100G以太網的發展成為趨勢，對100G光模塊的需求在增加，如今100G光模塊在網絡建設成本中所占的比重很大。其中QSFP28封裝體積小，功耗低，已成為100G光模塊的首選封裝。100G?QSFP28光模塊種類繁多，通常應用于數據中心光互連，每種光模塊都有各自可圈可點之處，可按照實際需求選擇合適的光模塊。
100G QSFP28光模塊的標準由兩個主要組織（IEEE和MSA）定義，IEEE定義了QSFP28 SR4，QSFP28 LR4、QSFP28 ER4和QSFP28 ZR4標準。MSA則定義了QSFP28 CWDM4和QSFP28 PSM4標準。其中，“QSFP”是指光模塊的封裝。“28”表示每個通道的最大傳輸速率為28Gbps；“SR”表示短距離（最大100m），“LR”表示長距離（最長20km），“ER”表示延長距離（最長40km）以及“ZR”（最長80km）?！?”表示模塊具有4個通道。

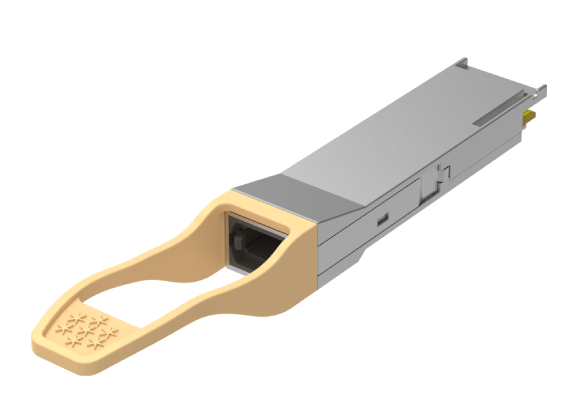

100G QSFP28 SR4
- 連接器：MPO12
- 傳輸距離：70m@OM3/100m@OM4
- 光纖：多模光纖
- 功耗：<2W
雖然100G QSFP28 AOC可以實現100m傳輸距離，但是AOC由于兩邊帶模塊，不適于跨機柜布線，因此一般用于距離小于30米的互連場景。在30m-100m應用場景中則多選用100G QSFP28 SR4光模塊，還有增強版本的eSR4，可實現300m光互連。

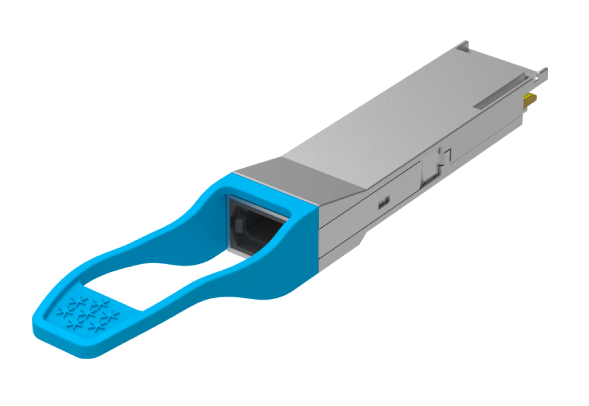

100G QSFP28 PSM4
- 連接器：MPO12
- 傳輸距離：2km/10km
- 光纖：單模光纖
- 功耗：<3.5W
在中等傳輸距離內，SR4無法滿足所有連接要求，而LR4則太昂貴，無法在大型數據中心中使用。MSA為中距離傳輸市場帶來了新的解決方案：QSFP28 PSM4和CWDM4。盡管QSFP28 LR4覆蓋了PSM4和 CWDM4的傳輸距離，但二者的成本要比LR4便宜得多，并且在2km的傳輸距離上更具競爭力。中距離傳輸市場還有專為高性能計算（HPC）和高頻交易（HFT）這些對低時延要求較高的應用場景而設計的100G QSFP28 CLR4光模塊，也可傳輸2km/10km。

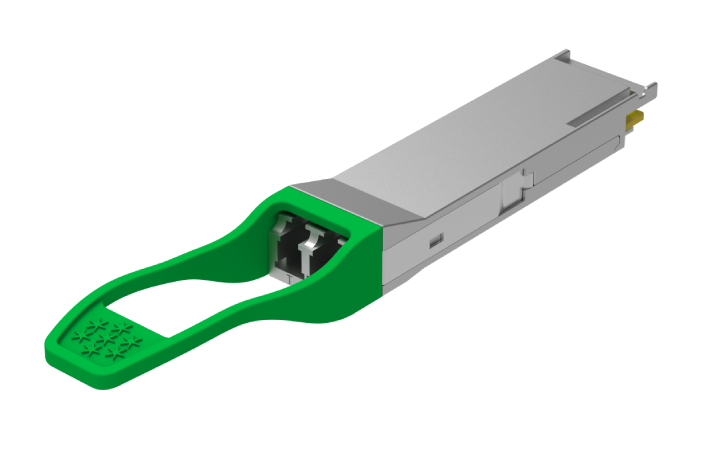

100G QSFP28 CWDM4
- 連接器：雙工LC光口
- 傳輸距離：2km/10km
- 光纖：單模光纖
- 功耗：<3.5W
由于使用了波分復用器，所以CWDM4的光模塊成本要高于PSM4光模塊，不過CWDM4收發雙向只需要兩根單模光纖，遠少于PSM4的8根單模光纖，隨著距離的增加，PSM4方案的總成本上升得非?？?。在實際應用中需要依據光纖部署情況使用PSM4還是CWDM4。

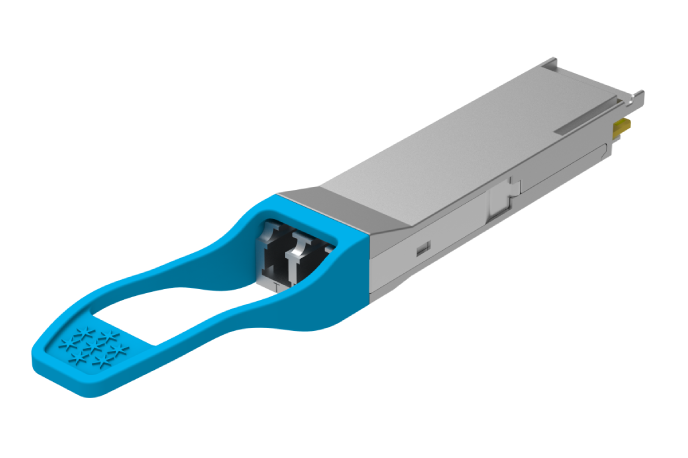

100G QSFP28 LR4
- 連接器：雙工LC光口
- 傳輸距離：10km/20km
- 光纖：單模光纖
- 功耗：<3.5W
100G QSFP28 LR4是遠距離DCI互連中最常見的100G光模塊，易飛揚的100G LR4光模塊支持長達20km的傳輸距離。

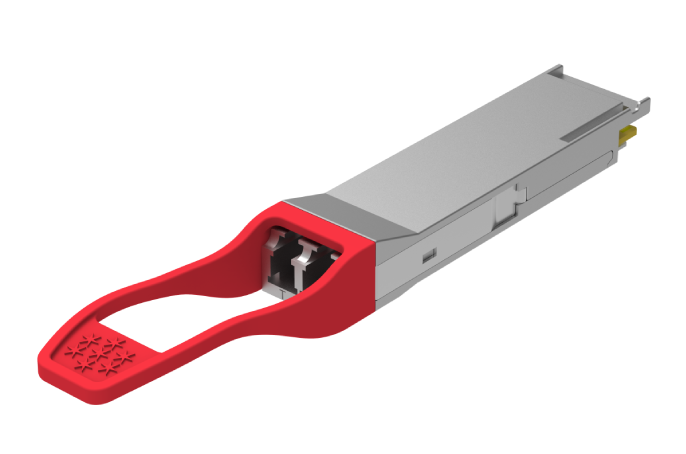

100G QSFP28 ER4
- 連接器：雙工LC光口
- 傳輸距離：40km
- 光纖：單模光纖
- 功耗：<4W
IEEE 802.3ba工作組定義了100Gbase ER4標準，通過單模光纖可傳輸1310nm波段的信號。在光信號通過APD光電探測器之前使用SOA放大，可實現40km超長距離傳輸。在APD技術成熟之前，行業內許多光模塊制造商用QSFP28封裝定義了非標準的100Gbase ER4 Lite模塊，能滿足在開啟FEC時最大傳輸距離40km，不開啟FEC時最大傳輸距離可達30km。

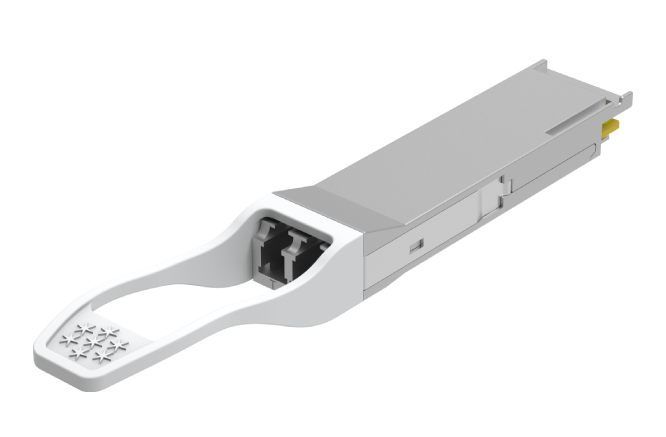

100G QSFP28 ZR4
- 連接器：雙工LC光口
- 傳輸距離：80km
- 光纖：單模光纖
- 功耗：<6W
上篇文章我們介紹過，QSFP28 ZR4是100G長距離DCI的最佳選擇，它無需部署舊版CFP/CFP2接口，能夠?qū)崿F(xiàn)長達80km的點對點解決方案，而無需進行光放大和色散補償，是真正的即插即用解決方案。
總結

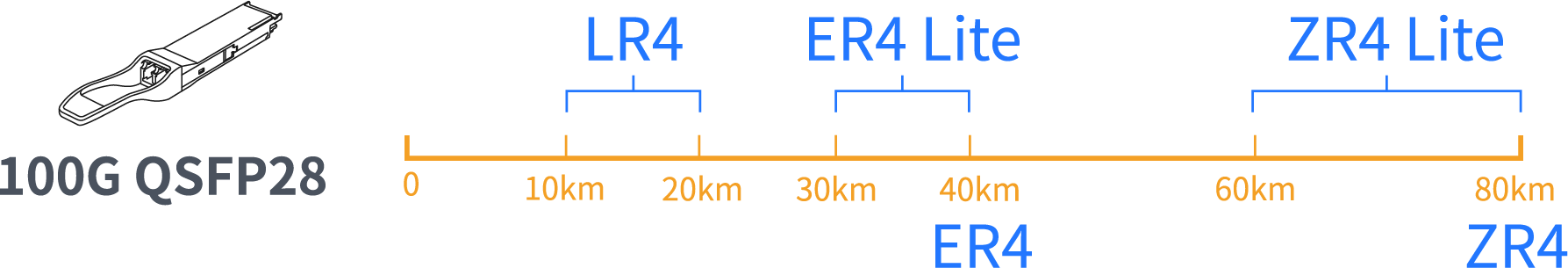

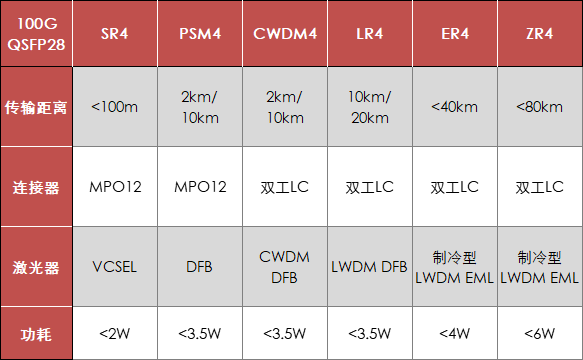

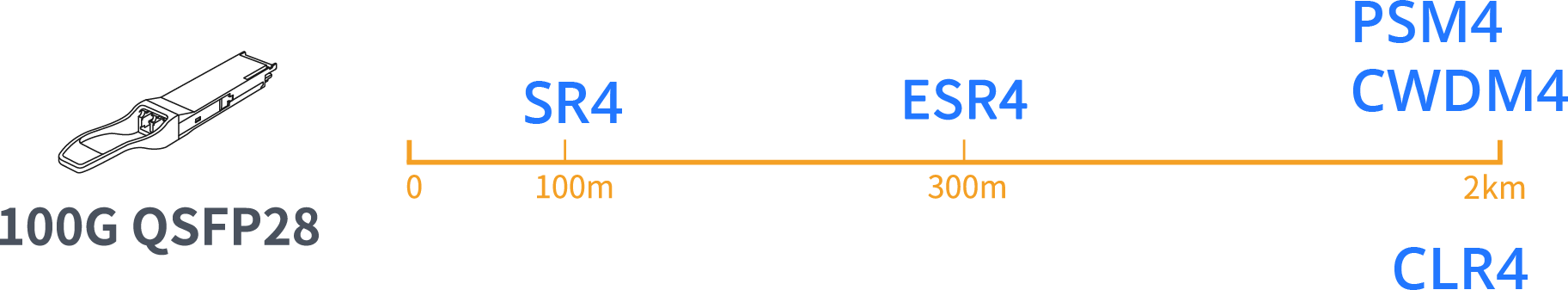

100G QSFP28光模塊選擇方案如上圖所示，主要依據傳輸距離要求進行選擇。在相同傳輸距離下，還可依據光纖部署情況以及特定傳輸需求等進行選擇。
