隨著技術的進步，視頻流、人工智能和數據分析等特定行業應用正越來越多地推動提高數據速度和大量帶寬需求。400G技術及其下一代光模塊通過創新服務帶來全新的用戶體驗，一次可實現更快、更多的數據處理。

面臨數據流量問題的大型數據中心和企業采用400G解決方案來改善運營工作流程并確保更好的經濟效益。下面簡要概述了400G的興起、部署該技術的挑戰以及可能的解決方案。

400G數據中心的興起

多個數據中心向400G的快速過渡正在改變網絡的設計和構建方式。這種下一代技術的一些關鍵驅動因素是云計算、視頻流、人工智能和5G，它們推動了對高速、高帶寬和高度可擴展的解決方案的需求。智能設備、物聯網、社交媒體和其他即服務模式產生的大量數據也在加速這一400G轉型。

升級到400G數據中心的主要好處是增加了高端部署所需的數據容量和網絡能力。該技術還提供更多的功率、效率、速度和成本節約。單個400G端口比四個單獨的100G端口便宜得多。同樣，通過提供高密度、可靠和低成本的每比特部署，提高的數據速度允許縱向擴展和橫向擴展。

400G 的工作原理

在我們了解部署挑戰和解決方案之前，讓我們首先了解400G的工作原理。首先，400G以太網鏈路的實際線速或數據傳輸速度為425Gbps。額外的25位建立一個前向錯誤連接 (FEC) 過程，該過程檢測并糾正傳輸錯誤。

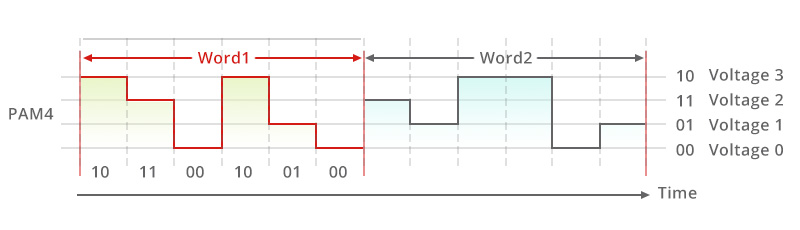

400G采用4級脈沖幅度調制（PAM4）來組合更高的信號和波特率。與當前的不歸零 (NRZ) 信號相比，這將數據速率提高了四倍。借助PAM4，運營商可以針對不同的外形尺寸（即OSFP和QSFP-DD）實施4個100G通道或8個50G通道。這種光模塊架構支持通過并行光纖或多波長傳輸高達400Gbit/s的速率。

部署挑戰和解決方案

設備之間的互操作性

400G部署引入的PAM4信令會在400G端口和傳統網絡設備之間產生互操作性問題。也就是說，現有的NRZ交換機端口和光模塊不能與PAM4互操作。在網絡中的服務器、存儲和其他設備之間部署網絡分支連接時，這一挑戰普遍存在。

400G光模塊通過4個100G通道或8個50G通道在電氣和光學接口上使用PAM4信號發送和接收。然而，傳統的100G光模塊設計在電氣和光學方面的4個25G NRZ信號通道上。這兩者根本無法互操作，需要基于光模塊的解決方案。

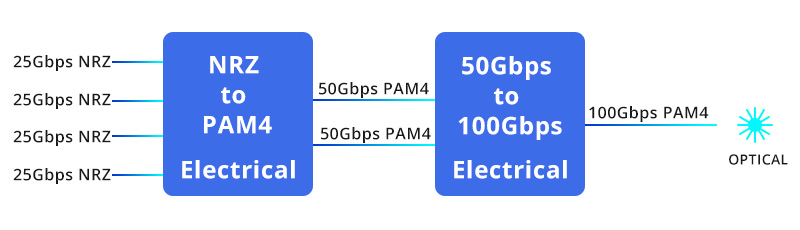

一種這樣的解決方案是100G光模塊，它在光端支持100G PAM4，在電端支持4X25G NRZ。該光模塊在光模塊齒輪箱內執行NRZ和PAM4調制之間的重新定時。這些光模塊的示例是QSFP28 DR和FR，它們可以與傳統100G網絡設備完全互操作，以及QSFP-DD DR4和 DR4+分支光模塊。后者是并行串聯模塊，接受MPO-12連接器，連接到LC連接器以連接FR或DR光模塊。

過多的鏈路抖動

鏈路抖動是由于光連接上的一系列錯誤或故障而在數據傳輸過程中發生的故障。發生這種情況時，兩個光模塊都必須執行自動協商和鏈路訓練(AN-LT)，然后數據才能再次流動。如果頻繁發生鏈路抖動，即每分鐘數次，則會對吞吐量產生負面影響。

雖然在成熟的光學技術中鏈路抖動很少見，但它們?nèi)匀粫?huì)發生，并且通常是由配置錯誤、電纜損壞或光模塊故障引起的。對于400GbE，由于光模塊或交換機的發熱和設計問題，可能會出現鏈路抖動。正確選擇光模塊、交換機和電纜有助于解決此鏈路抖動問題。

光模塊可靠性

一些光模塊制造商面臨著保持在設備功率預算范圍內的挑戰。這會導致熱量問題，從而導致光纖對齊挑戰、數據包丟失和光學失真。當為40GbE設計的舊QSFP光模塊外形尺寸用于400GbE時，通常會出現光模塊可靠性問題。

類似的挑戰也出現在400GbE系統中使用的較新模塊中，例如QSFP-DD和CFP8封裝。一種解決方案是在將光模塊部署到高要求環境之前對其進行壓力測試，還建議在選擇過程中優先考慮光模塊設計。

在您的數據中心部署400G

為了跟上網絡中設備、用戶和應用程序數量不斷增加的步伐，需要更快、更高容量和更具可擴展性的數據基礎架構。400G滿足了這些需求，是面臨網絡容量和效率問題的數據中心和大型企業的最佳解決方案。在您的數據中心或組織中成功部署400G技術取決于您對數據和網絡需求的清晰表達。

升級您的網絡基礎設施有助于緩解從速度和帶寬挑戰到成本限制的瓶頸。但是，充分利用您的網絡升級取決于部署程序和流程，這可能意味著解決共同挑戰并在必要時尋求幫助。
