4月，易飛揚發布了一款工業級100G QSFP28 PSM4光模塊，傳輸距離可達10km，可應用于-40至85℃嚴苛條件下的多樣化數據中心長距離互連應用場景需求，也可適用于5G前傳市場等其它應用場景。點擊鏈接了解詳情
我們知道，傳統的100G QSFP28 PSM4光模塊多應用于環境較為舒適的數據中心，只需要滿足商業級0至70℃的工作溫度需求就可以。不過在某些高頻交易的超大型數據中心，超量計算使得溫度高于普通數據中心，在這些多樣化的數據中心里，就需要光模塊滿足工業級的應用需求。而且，隨著5G的大規模部署，也將發展使用100G光模塊需求，促使100G光模塊朝工業級的方向發展。

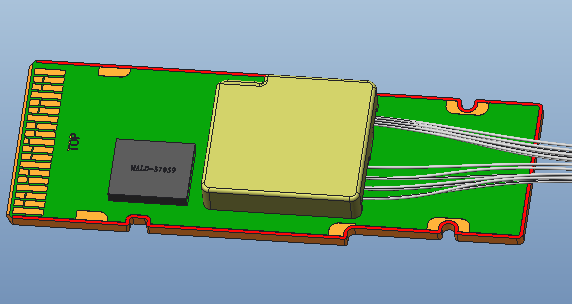

那么，易飛揚的100G QSFP28 PSM4是如何做到滿足工業級應用需求的，這得益于其光引擎COB創新光學設計。
工業級物料
其中，工業級關鍵物料的選型尤為重要。易飛揚優選工業級核心物料，該產品激光器、光探測器、CDR電芯片等關鍵電芯片均采用工業級等級，從關鍵物料材料選型上保障了產品在工業級溫度條件下的正常工作。
光纖陣列設計

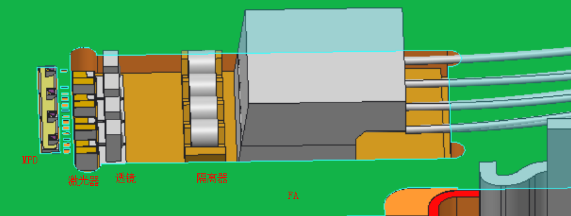

光模塊的TX發射端采用1個斜8°FA光纖陣列把激光器耦合進入光纖，斜8度FA和隔離器都提升了產品性能。RX端采用傳統的高可靠45°FA光纖陣列設計，把收到光耦合進入PIN的接收端。
散熱設計優化
工業級COB采用散熱設計優化，LD激光器采用共晶焊接ALN氮化鋁載體通過CUW大面積烏銅直接散熱到光模塊外殼，內部使用高品質大面積的硅膠散熱片，高效的散熱設計保障了模塊在85嚴酷高溫下可以正常工作。且工業級QSFP28光模塊外殼表面粗糙度要求更高(更光滑)，與QSFP28籠體的散熱器接觸更加全面，加強籠體散熱效果。

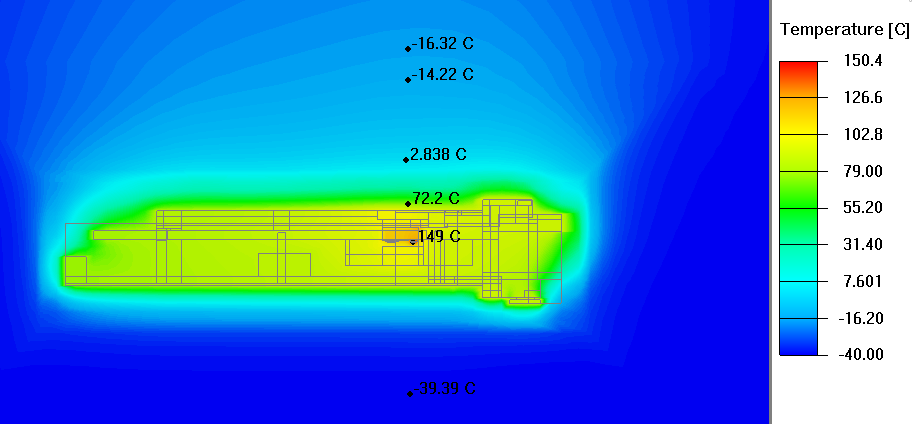

仿真熱設計

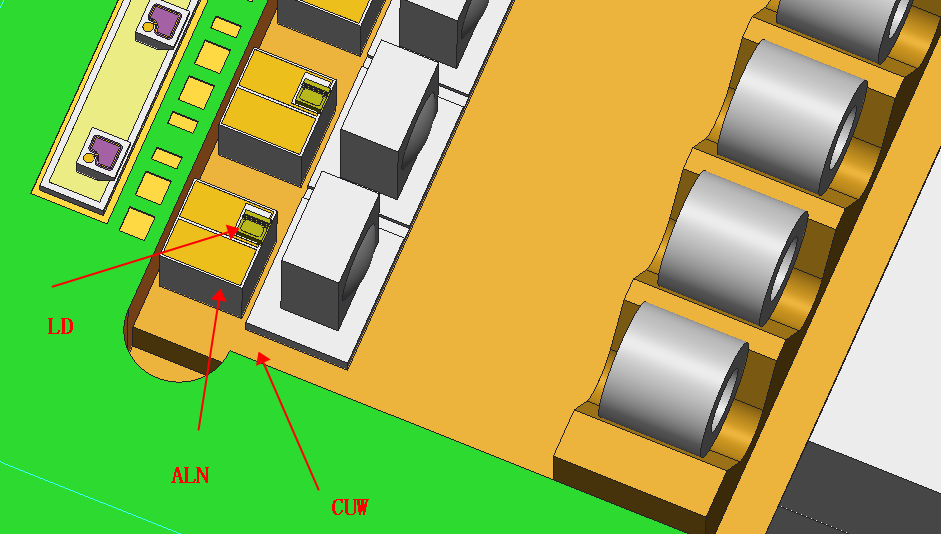

共晶焊接ALN氮化鋁載體與通過CUW大面積烏銅提升散熱能力
溫度補償程序
工業級溫度激光器具備溫度補償程序，采用優秀的寬溫補償軟件控制，LD激光器的出光功率可以隨著溫度的變化而變化。工業級100G QSFP28 PSM4采用MPD在PCB監控激光器LD的背光，以此監控TX發射功率的變化。由于激光器LD在沒有自動溫控TEC電路的條件下，因而在設計模塊電路時，必須采用溫度監控系統來實時監控和對各種參數進行補償，以保證光模塊的消光比和發光功率穩定性，確保光通信系統正常運行。
采用MPD在PCB監控激光器LD的背光，通過監控TX發射功率的變化
半密封裝
100G QSFP28 PSM4工業級產品滿足半密封裝要求，提高激光器可靠性。
準氣密封裝
以上光引擎COB創新光學設計，實現了100G QSFP28 PSM4在工業級應用環境下正常工作。且在-40~85℃全溫條件下，各項性能優異，功耗小于4W，在100GE速率下，可實現最高10km的光纖零誤碼傳輸。
