三分鐘了解什么是液冷數據中心

9月 16, 2022

文章目錄[隱藏]

液冷數據中心的優勢
液冷方式分類
冷卻液分類
- 礦物油
- 氟化液

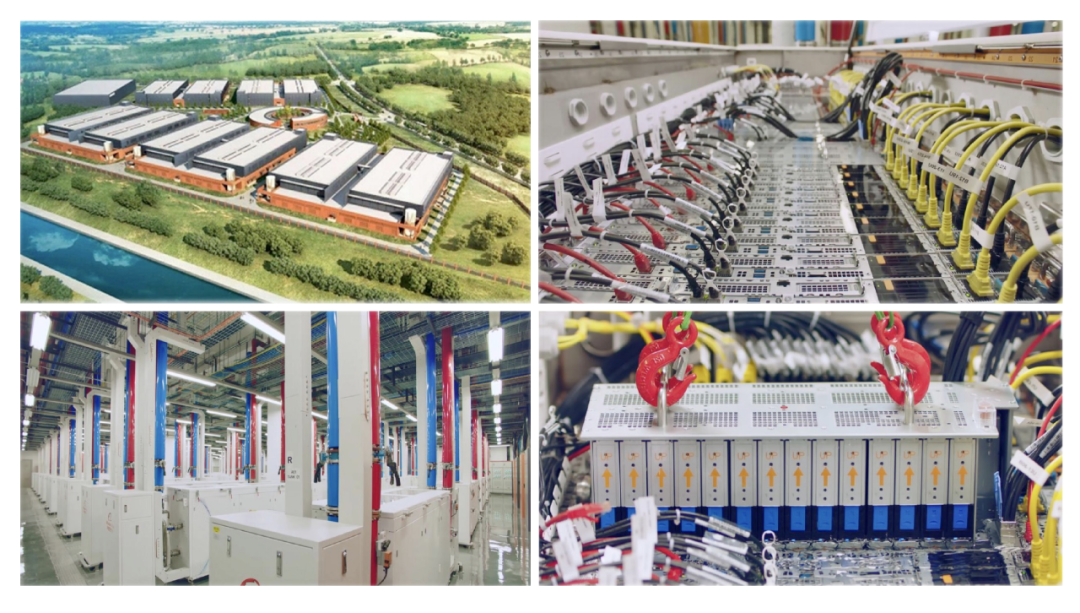

液冷數據中心實例

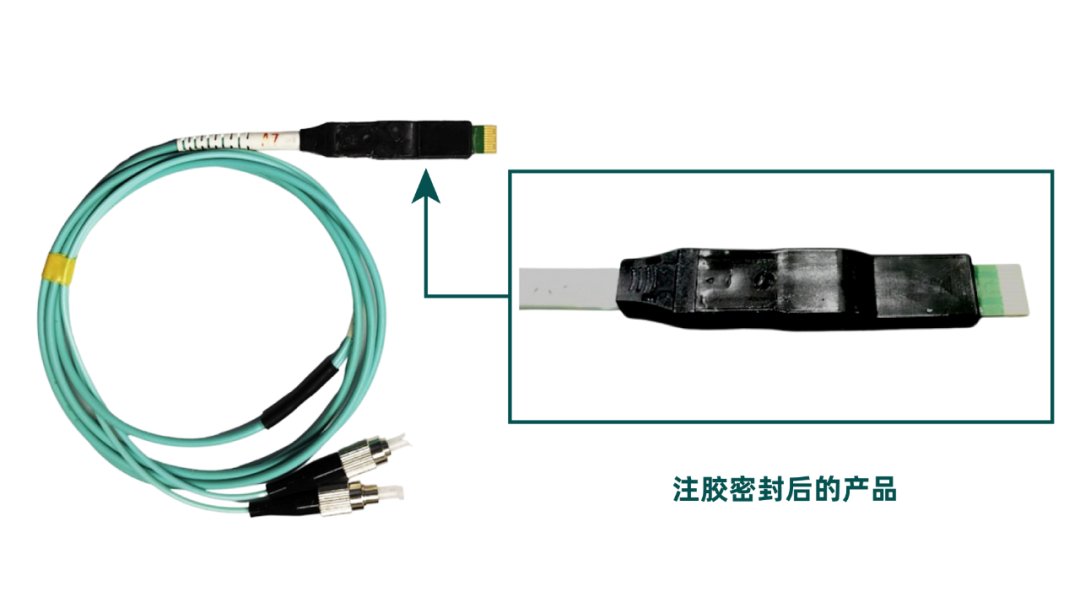

易飛揚液冷光模塊

根據ColocationAmerica發布的數據，2020年全球數據中心單機柜平均功率將達到16.5kW，較之于2008年已經增長了175%。賽迪顧問預測，隨著數據中心算力飛速提升，高功率單機柜將迅速普及，預計2025年，全球數據中心單機柜平均功率有望達到25kW。

單機柜功率密度快速增長呼喚數據中心的散熱“革命”

液冷數據中心的優勢

除此之外，液冷數據中心還具備以下特點：

地理和環境條件無關

無論決定將地點設于何處，均可在全球范圍內部署冷卻基礎架構更為一致的數據中心。

數據中心設計更簡單，擴展也更高效

使用更小規模的數據中心和更簡單的數據中心拓?fù)浣Y(jié)構（例如，機械、電氣、網絡），可以更高效地擴展。消除對復雜氣流管理的需求，可以簡化數據中心的設計難度。

減少資本支出和運營費用

更大限度地減少或消除空冷基礎設施（例如冷水機組、CRAC、CRAH、PDU、RPP、電信/網絡設備、設施占地面積等），可以滿足新的工作負載需求，同時減少資本支出。隨著冷卻效率提高，輔助冷卻所需求的專用電力的成本就會降低。

降低用電效率指標（PUE）和水資源的使用

當用電效率指標低至1.03時，可以構建更具能效、更可持續的數據中心。另外，通過單相或兩相浸沒式液冷，并使用干式冷卻器，可以減少或消除水資源的浪費。

液冷方式分類

噴淋式（冷媒接觸）

在機箱頂部儲液和開孔，根據發熱體位置和發熱量大小不同，讓冷卻液對發熱體進行噴淋，達到設備冷卻的目的。噴淋的液體和被冷卻器件直接接觸，冷卻效率高；但液體在噴淋的過程中遇到高溫物體會有飄逸和蒸發現象，霧滴和氣體沿機箱孔洞縫隙散發到機箱外面，造成機房環境清潔度下降或?qū)ζ渌O(shè)備造成影響。

浸沒式（冷媒接觸）

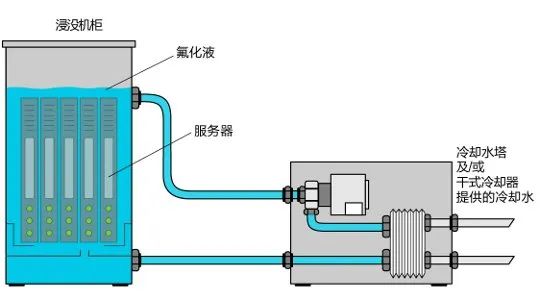

單相浸沒式液冷（維持液態）

在單相浸沒式液冷中，電子氟化液保持液體狀態。電子部件直接浸沒在電介質液體中，液體置于密封但易于觸及的容器中，熱量從電子部件傳遞到液體中。通常使用循環泵將經過加熱的電子氟化液流到熱交換器，在熱交換器中冷卻并循環回到容器中。

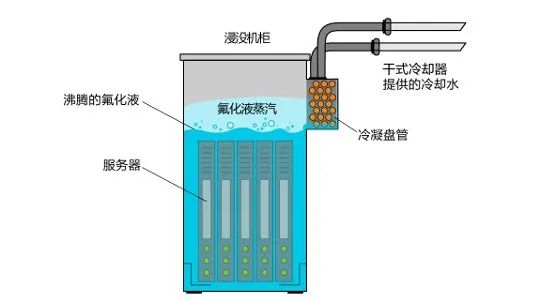

兩相浸沒式液冷（液態和氣態）

在兩相浸沒式液冷中，通過電子氟化液的沸騰及冷凝過程，指數級地提高液體的傳熱效率。電子部件直接浸沒在容器中的電介質液體中，該容器密封但易于操作。在該容器內，熱量從電子部件傳遞到液體中，并引起液體沸騰產生蒸汽。蒸汽在容器內的熱交換器（冷凝器）上冷凝，將熱量傳遞給在數據中心中循環流動的設施冷卻水。

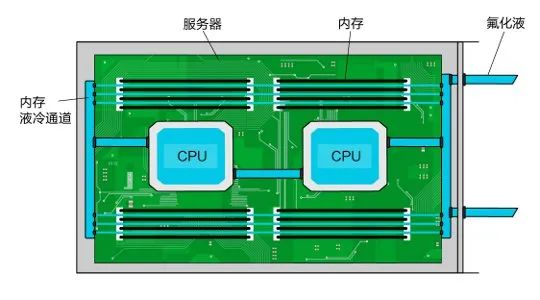

冷板式（冷媒非接觸）

直抵芯片冷卻通過泵循環液體介質經過裝配到電子部件的冷板進行散熱。液體不與電子設備直接接觸。盡管非電介質液體（例如水/乙二醇）通常用于直抵芯片冷卻，但是電介質電子氟化液也可用于直抵芯片應用，減輕泄漏相關風險，提高硬件/IT設備可靠性。可以使用單相和兩相技術實現直抵芯片冷卻。
