上周，我們介紹了為什么需要液冷技術？與風冷相比有什么優勢？本周，我們繼續來探討浸沒式液冷互連的關鍵技術和產品。

浸沒式液冷技術

浸沒式液冷就是以絕緣性液體為冷卻液的一種全浸入式解決方案。熱量從服務器直接接觸式傳遞給冷卻液，冷卻液再經過二次換熱，實現跟一次側送進來的冷卻液的熱交換。最終一次側回水再跟大氣換熱，或直接做溫水熱回收、廢熱利用，這套架構即被稱為浸沒式液冷架構。

由于二次側的直接接觸換熱，和整個過程無需精密空調和壓縮機的制冷輔助，整體PUE得以控制在1.05-1.07之間。

單相液冷（冷媒?jīng)]有相變）

多相液冷（冷卻液會變成氣態，然后轉化為液態）

浸沒式液冷關鍵技術

以易飛揚25G浸沒式液冷光模塊為例

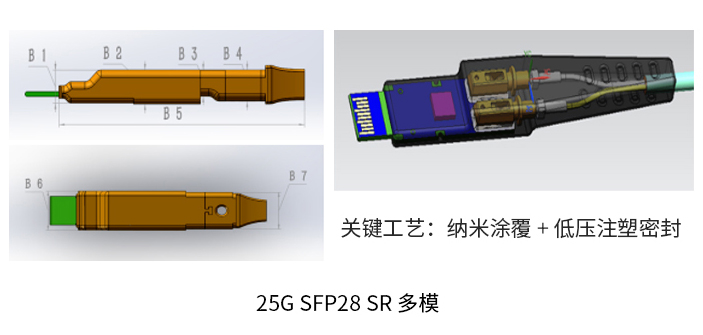

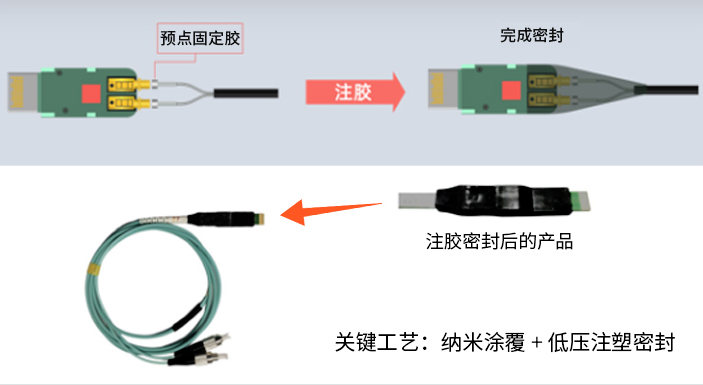

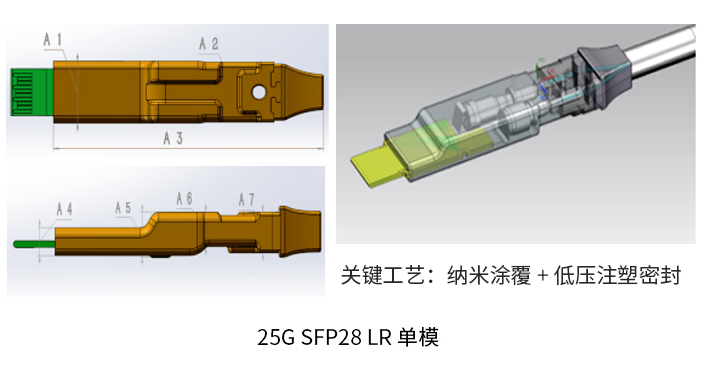

（1）內部結構

（2）針對性仿真

• 除金手指外，其他部分的SI性能都很好。
• 受限于金手指長度寬度及疊層，金手指的SI性能不是很好，但基本可以滿足需求。

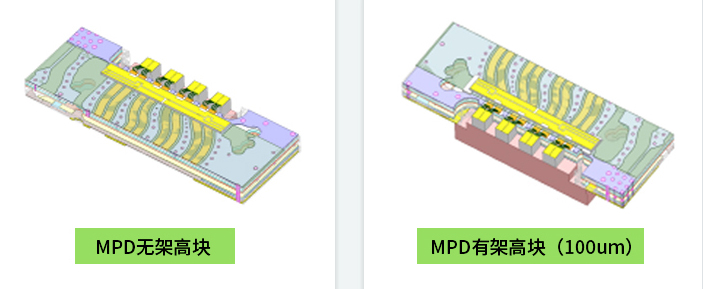

1.MPD無架高塊 vs MPD有架高塊(100um)

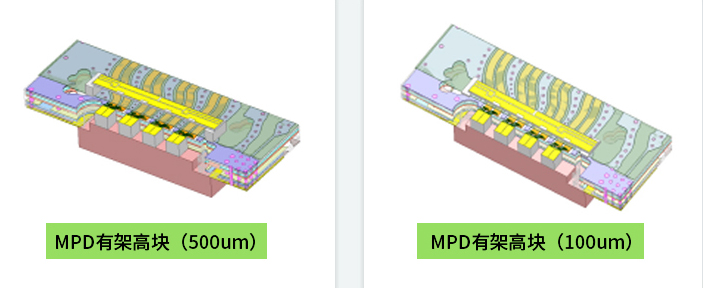

2.MPD有架高塊(500um) vs MPD有架高塊(100um)

總結：

• MPD無架高塊 vs MPD有架高塊(100um)：MPD有架高塊(100um)的回?fù)p、插損和阻抗匹配都更好一些。
• MPD有架高塊(500um) vs MPD有架高塊(100um)：兩者的回?fù)p、插損和阻抗匹配都相接近。

建議：

• MPD有架高塊采用100um高度
• 金線位置阻抗高，可以打4根金線（需評估空間）
• COC差分對阻抗偏高(約54.3ohm)，可以考慮加寬線寬

（3）驗證

常見的用來驗證的冷卻液有兩種：3M氟化液和硅油，它們有以下特點：

• 3M氟化液：1-甲氧基-九氟代丁烷，C4F9OCH3，不易燃，價格貴
• 硅油：聚二甲基硅氧烷，粘性高，有一定可燃性

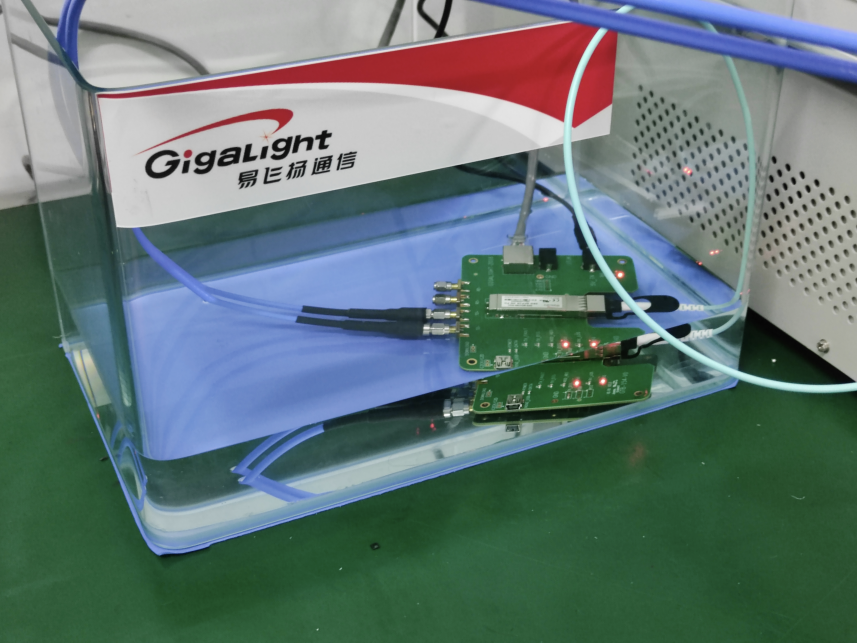

實驗標準：液冷光模塊實驗室環境下沉浸累計6個月性能無突變。

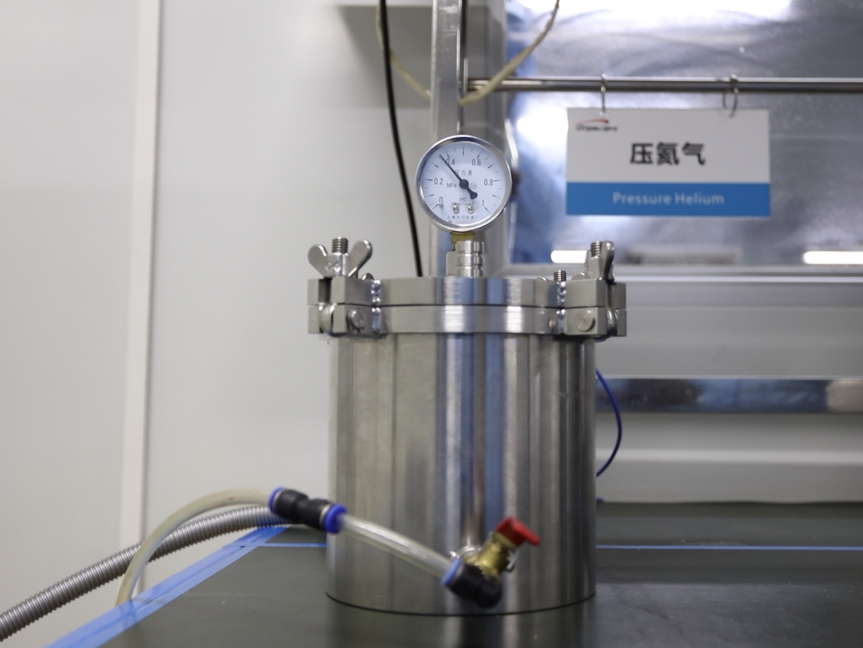

通過72小時0.5公斤冷卻液加壓測試（提升冷卻液流動性），證明產品可靠性高，保障業務長期穩定。

易飛揚液冷產品優勢

具備以上關鍵技術及通過測試驗證的易飛揚浸沒式液冷光模塊，主要實現如下優點：

• 支持直接浸沒式或者噴淋式液冷散熱方式。
• 優化的光器件密封設計，能有效的防止冷卻液進入光路中，從而避免了溶液對光路的影響。
• 通過72小時0.5公斤冷卻液加壓測試（提升冷卻液流動性），證明產品可靠性高，保障業務長期穩定。
• 液冷環境的溫度范圍滿足10-55℃，在冷卻液中的工作深度滿足大于1m。光模塊物料選材滿足液冷的長期兼容性要求。

易飛揚液冷光模塊的產品線

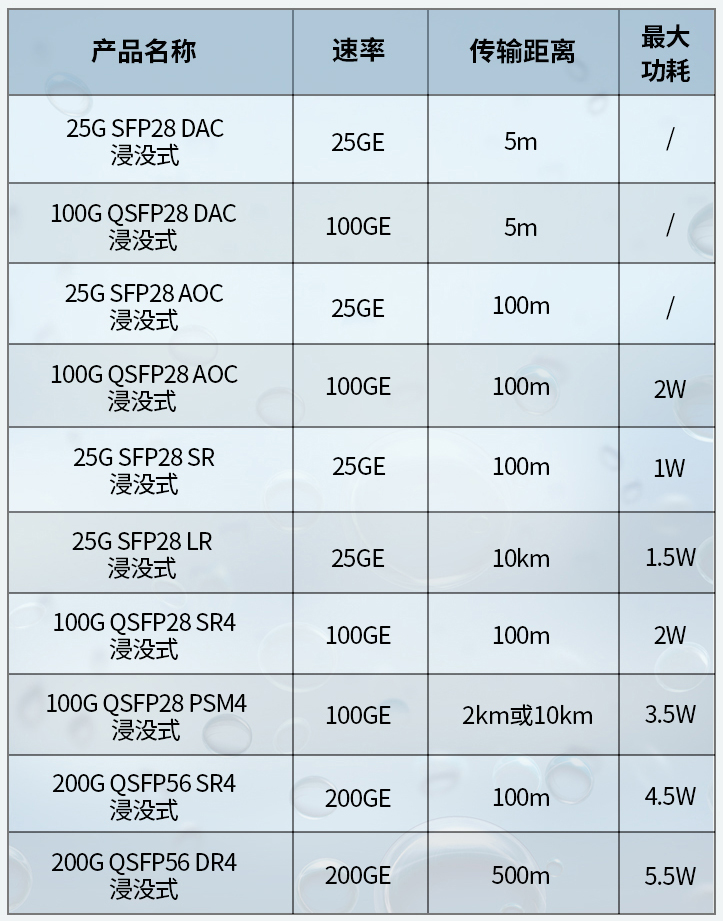

作為全球數據中心光互連中間件的開發者之一，易飛揚通過長期堅持研發應用于液冷服務器和液冷數據中心的液冷互連技術，推出了如下浸沒式液冷產品：
