人工智能AI和機器學習等關鍵任務工作負載正在增加結構內的計算和流量需求，這推動了數據中心在葉脊和骨干內部以及葉脊/架頂式交換機與服務器之間的連接向更密集、更高速轉變。

傳統數據中心從10G升級至40G或100G，需要與連接SFP光模塊的LC雙工布線轉換成連接QSFP光模塊的MPO布線，增添運營成本。如何才能簡化布線，降低資本支出？采用BiDi方案的光模塊可以做到，100G QSFP28 SR BiDi就是這樣一款產品。

與40G QSFP+ SR BiDi光模塊非常相似，100G QSFP28 SR BiDi允許數據中心運營商在從10G SR或40Gb BiDi升級到100G時重復使用其現有的雙工LC跳線基礎設施。通過一次升級一個終端的網絡設備，運營商可以靈活升級數據中心。

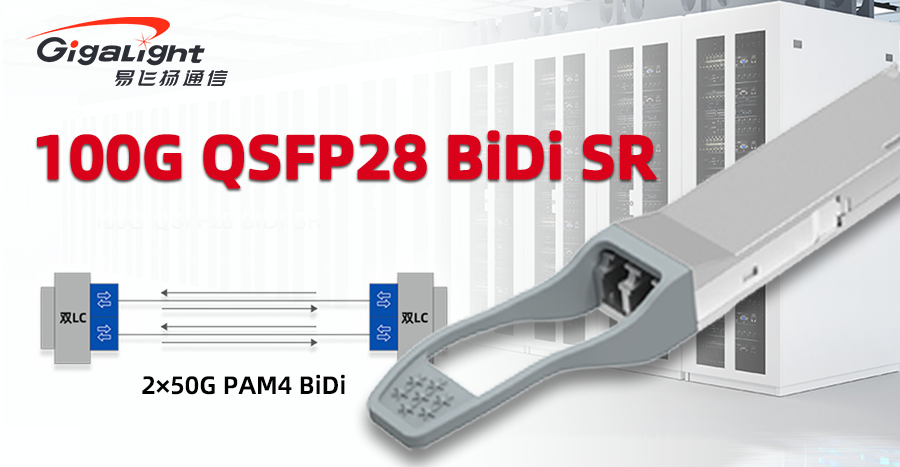

100G QSFP28 SR BiDi是一款并行四通道小型可插拔（QSFP28）BiDi光模塊，支持100Gbps，模塊符合IEEE802.3bm 100GBASE-SR4。模塊采用雙芯雙工LC多模光纖，在電口端采用4×25G NRZ調制，在光口端轉換為2x50Gbps PAM4調制，總帶寬為100Gb。PAM4技術支持50Gb數據速率和25Gbaud速率的信號傳輸。

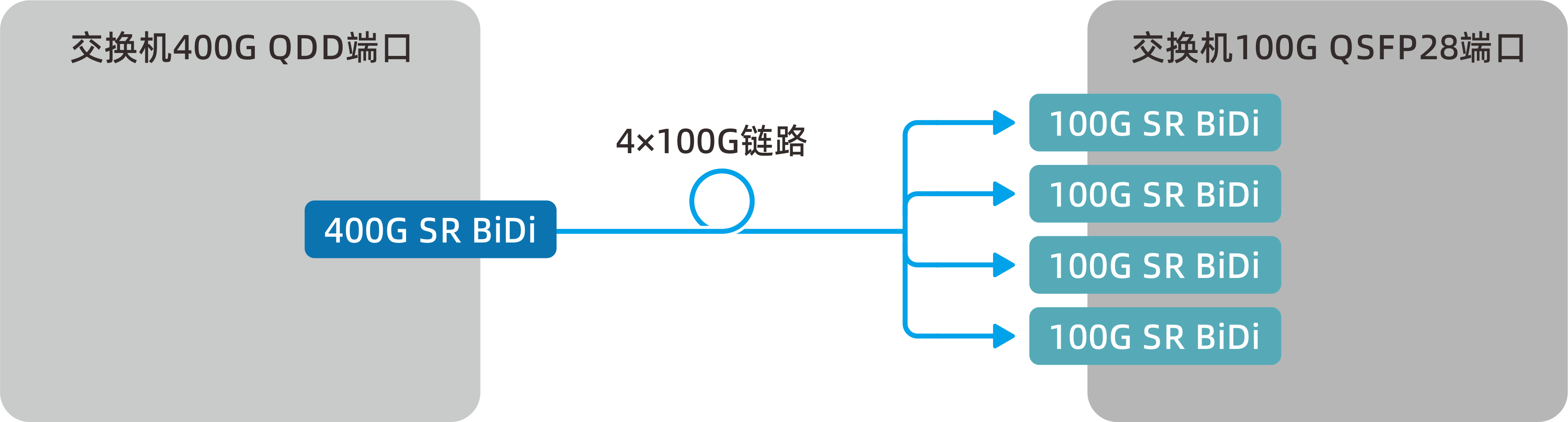

100G QSFP28 SR BiDi成對使用以實現100G連接，還可以在4×100G分支模式下連接到400G QSFP+ SR BiDi。

100G QSFP28 SR BiDi優勢

• 通過重復使用雙工LC多模光纖基礎設施降低資本支出
• 通過從10Gbps SR或40Gbps BiDi無縫升級到100Gbps速率來減少運營支出
• 通過提供400 Gbps速率的連接，為未來升級網絡作準備
• 在100Gbps數據速率下使用KP4前向糾錯（FEC）減少傳輸錯誤

采用100G QSFP28 SR BiDi的數據中心布線

如下圖，400G QSFP-DD BiDi SR可以部署在作為網絡主干的脊柱層中，以分支連接到葉節點。在主干節點和葉節點中部署100G QSFP28 SR BiDi，并隨著帶寬需求的增長將主干節點升級到400G。

圖：使用100G QSFP28 SR BiDi光模塊的葉脊連接

如下圖，考慮到與預組裝線纜（DAC/AOC）相比，可插拔光模塊的覆蓋范圍和操作靈活性更高，運營商可以使用100G QSFP28 SR BiDi與服務器進行架頂式連接，或在TOR中部署400G，并在下游使用分支連接，將1×400G QSFP-DD BiDi SR與4×100G QSFP28 SR BiDi連接到服務器。

圖：使用100G QSFP28 SR BiDi交換機與服務器連接

在數據中心短距連接中，易飛揚除了可以提供100G QSFP28 SR BiDi，還有40G QSFP+ SR BiDi和100G QSFP28 SWDM4也可以延續使用雙工LC多模跳線，可替代40G QSFP+ SR4和100GE QSFP28 SR4光模塊，為數據中心大幅度節省光纖資源，同時簡化數據中心光纖管理。
