什么是PON網絡？

什么叫PON：PON是無源光網絡的簡稱，PON作為一種接入網技術，定位在常說的“最后一公里”，使用廣泛。系統常由OLT、ODN、ONU等部分構成。

什么是FTTX：FTTX是fiber to the X的簡稱，是接入網中光纖通信網絡的統稱，X代表光纖線路的目的地。

PON網絡

PON的基本原理

基本原理：OLT和ONU采用單纖連接，下行和上行鏈路分別采用不同的波長。

單纖雙向，WDM波分

• 下行波長:1490nm/1577nm
• 上行波長：1310nm/1270nm
• 第三波長：1550nm

速率等級

• 1G、2.5G、10G、40G…
• 上下行對稱、非對稱

下行基于廣播

• 連續發光
• ONU標識

上行采用TDMA時分復用

• 光突發模式
• ONU與OLT同步，OLT控制ONU的傳輸時隙及帶寬

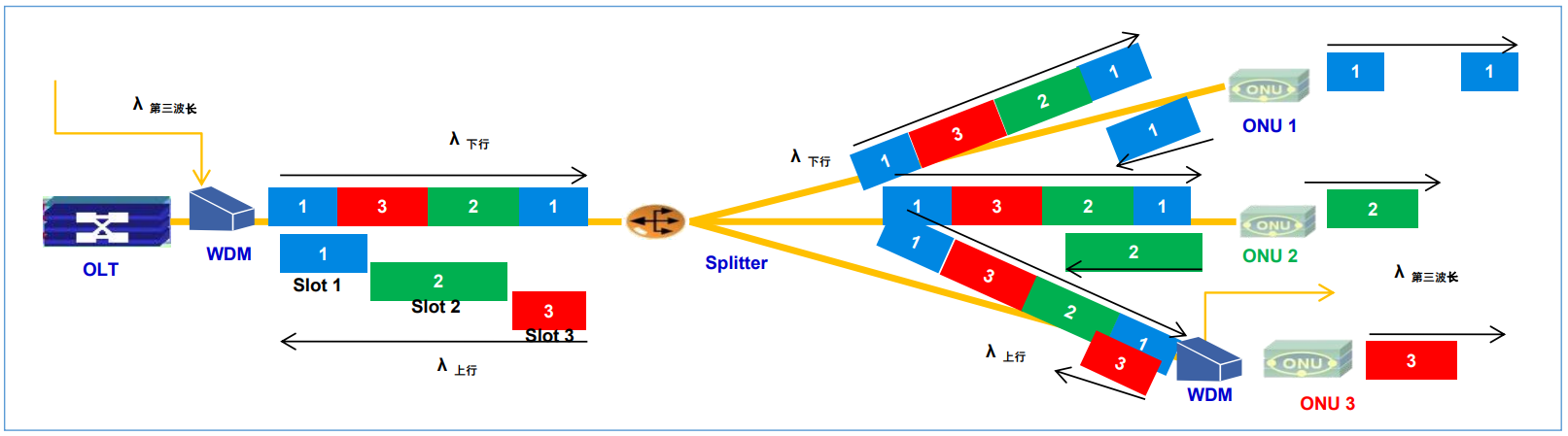

原理簡介：

PON下行數據流采用TDM(time-division multiplexing時分多路復用)廣播方式傳輸，ONU完成注冊后分配唯一的LLID；上行數據流采用TDMA(Time-Division Mutiple Access時分多址)方式傳輸。EPON OLT的下行數據在發出去之前，源都會加上一個LLID(15bit)，這個LLID就對應著下面的某個ONU，當ONU收到數據后，在物度理層就判斷LLID是否和自己的LLID相符合，如果符合，則接受它，如果不符合，則丟棄。而GPON通過下行GTC幀中PLOAMd里的ONU-ID(8bit)來區分不同的ONU數據。

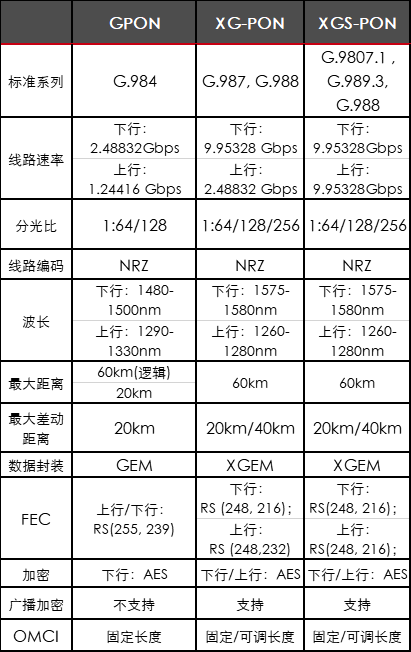

幾種典型PON主要區別

總結起來主要區別就是：

• 上下行速率不同
• 支持的最大分光比不同
• 支持的距離不同

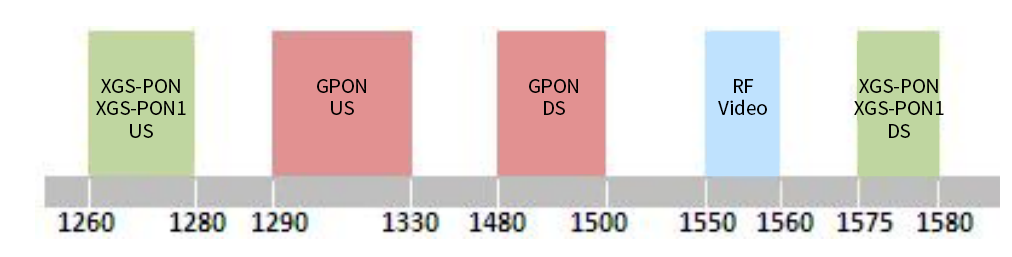

• 上下行鏈路波長不同

Combo PON介紹

除了以上三種PON網絡協議，常見的還有“Combo PON”，Combo PON是支持多種PON協議的PON網絡，目前一般指XG(S)-PON&GPON的Combo PON。

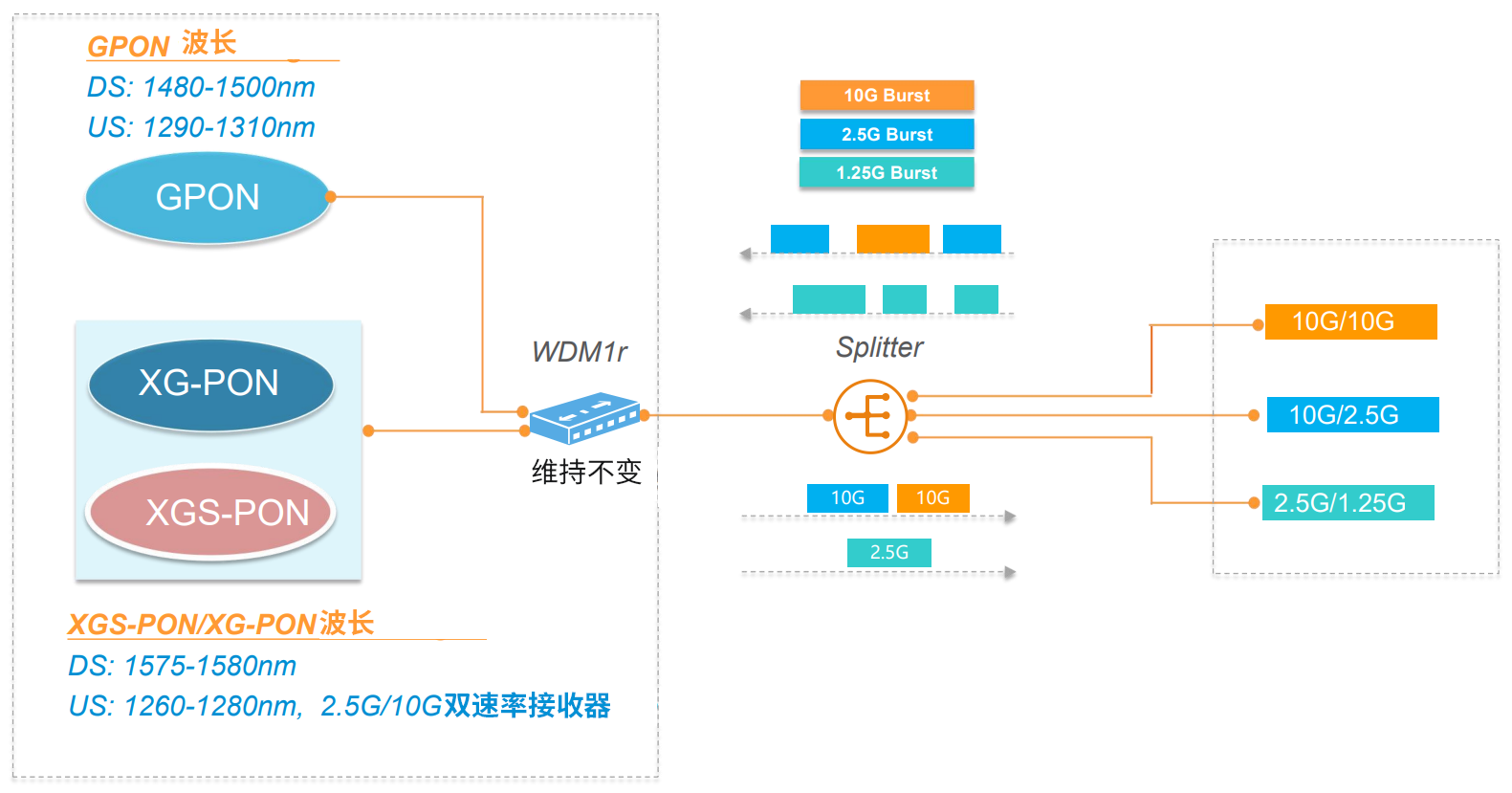

技術原理：

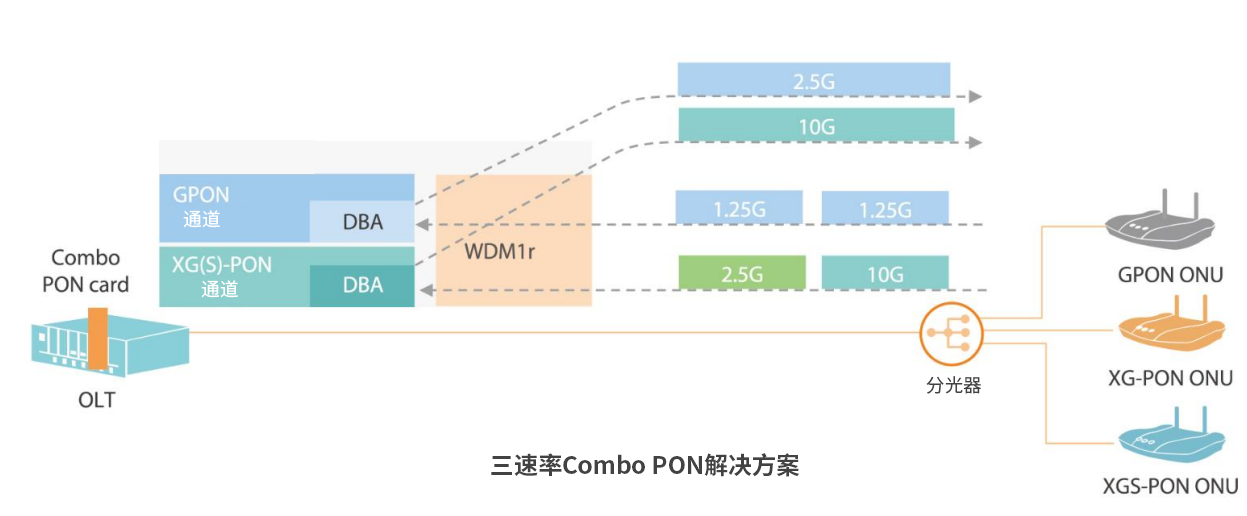

XGS-PON&GPON的Combo PON方案是一種內置合波方案，支持XGS-PON/XG-PON/GPON三模共存，業界也稱之為“三速率Combo PON”，被業內公認是GPON向XGS-PON平滑升級的最佳解決方案。

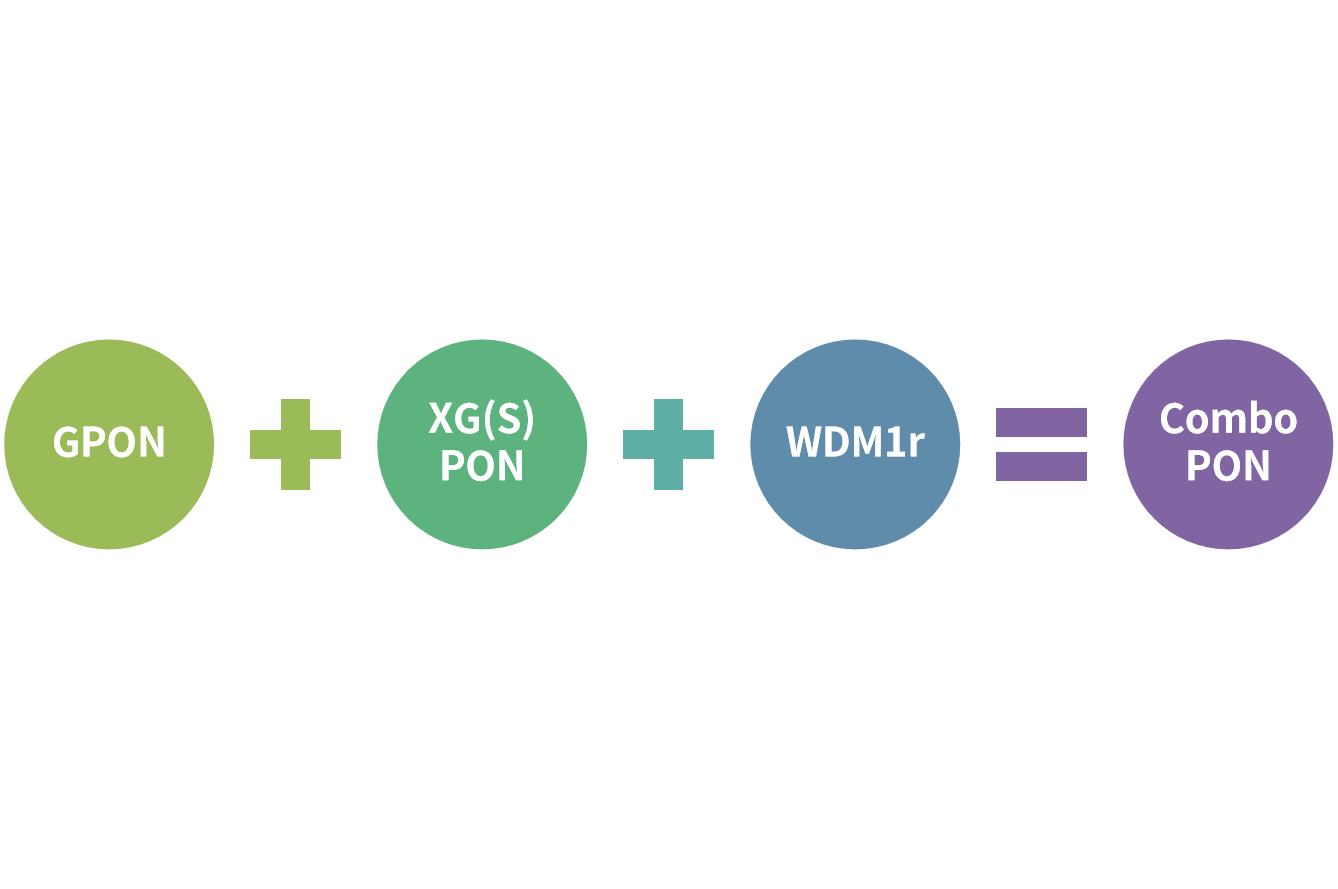

Combo PON技術實現了GPON和XG(S)-PON口二合一，GPON、XG(S)-PON和WDM1r光模塊三合一。

優勢：

• 光功率一致，ODN無需改動
• 平滑演進，保護投資
• 終端統一編號，自動識別
• 無需占用額外空間和資源

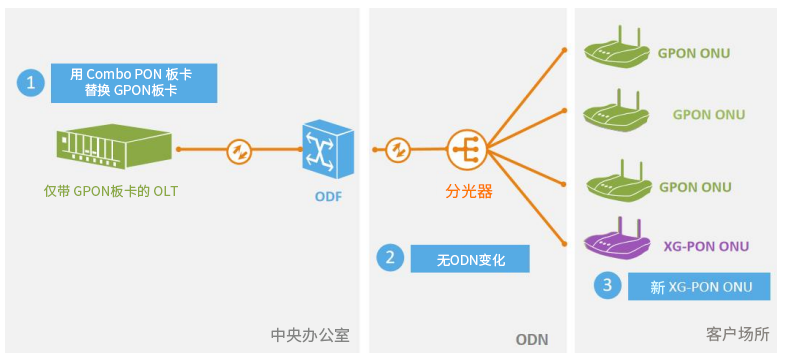

這不僅允許GPON和XG/XGS-PON OLT之間共存，還允許各代ONU之間共存，從而在不修改ODN的情況下實現平滑遷移。

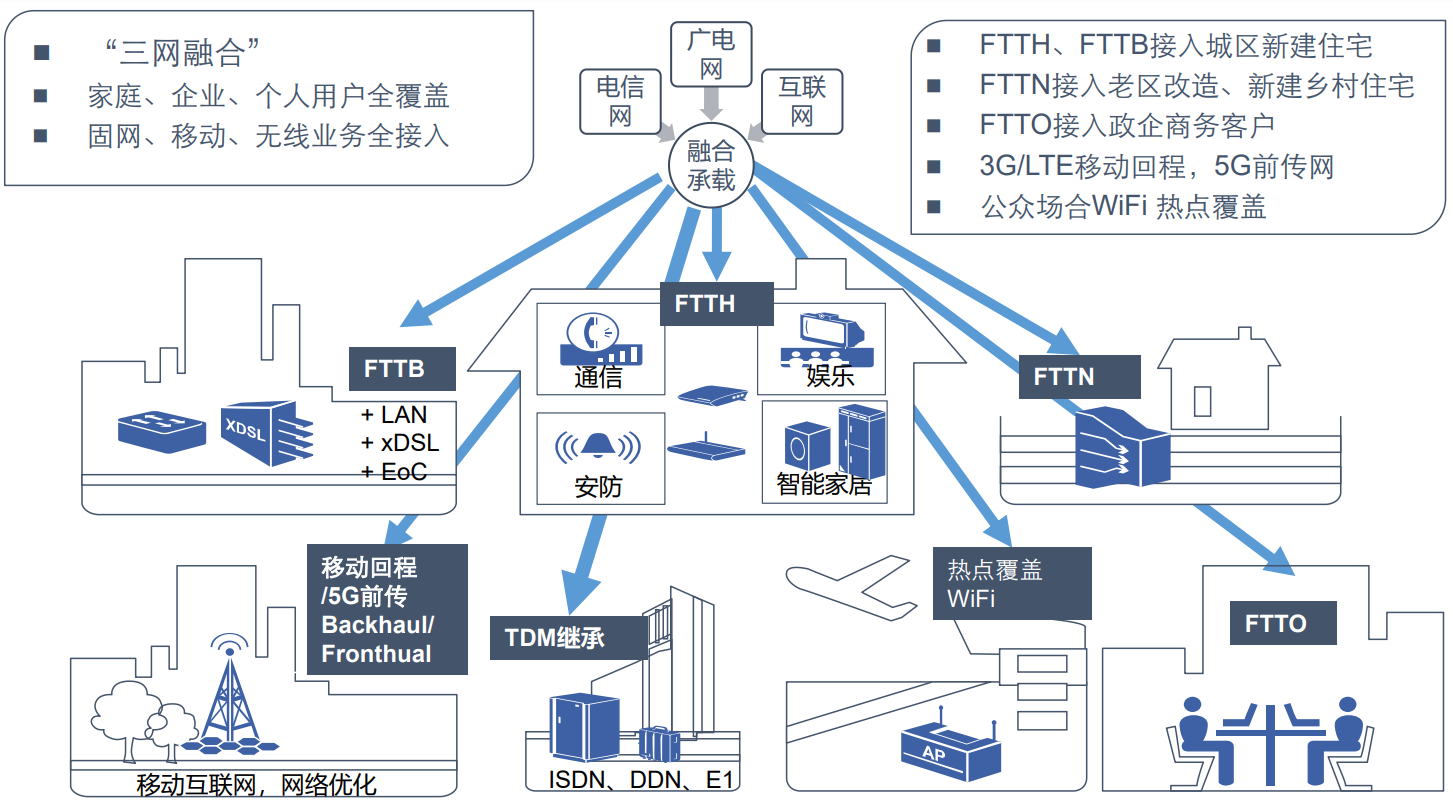

PON的典型應用場景

—— The End ——

名詞釋義：

• PON——無源光網絡
• OLT——光線路終端
• ODN——光分配網絡
• POS——無源光分路器
• ONU/T——光網絡單元/終端
• 無源光網絡的無源是指：所謂“無源”是指 (光配線網中) 不含有任何電子器件及電子電源，ODN全部由光分路器 (Splitter) 等無源器件組成，不需要貴重的有源電子設備。
  對稱是指：PON網絡中的對稱是指OLT的PON端口提供的上行和下行速率是否相等，相等，則為對稱。
  PON網絡支持距離：OLT的PON口到ONU的光纖距離
