上周，我們介紹了PON的相關原理及應用，（回顧前文）。本周，我們來繼續探討PON的相關協議及光模塊。

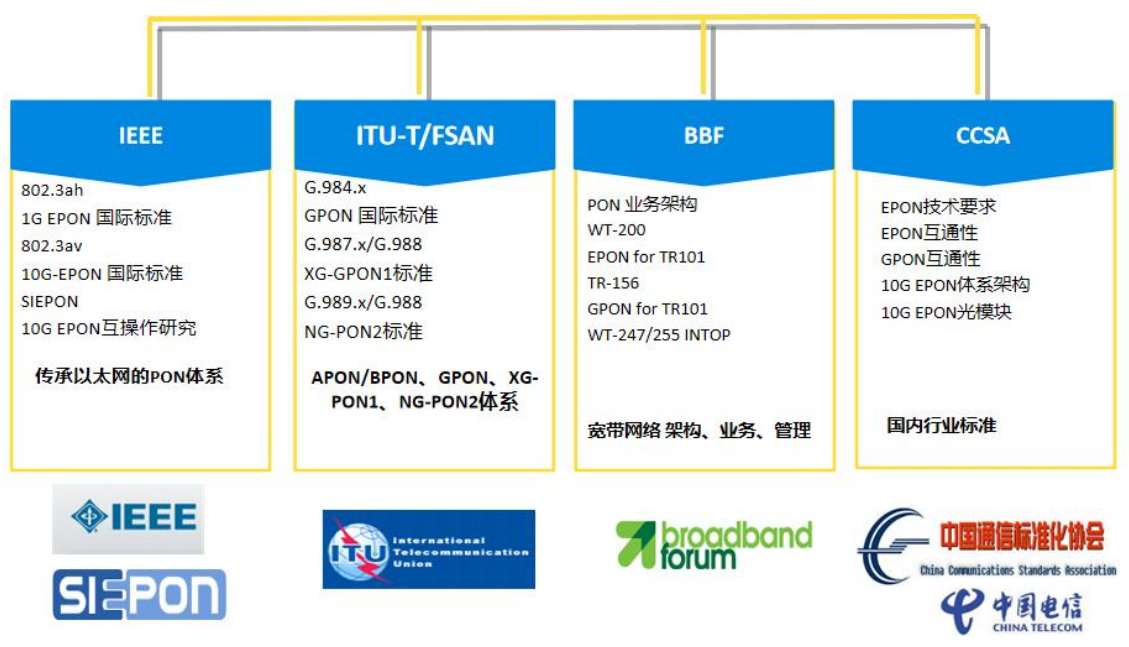

PON相關協議標準

多個標準組織起草了多個PON協議標準，目前應用最廣泛的有EPON、10GE PON、GPON、XG-PON、XGS–PON。

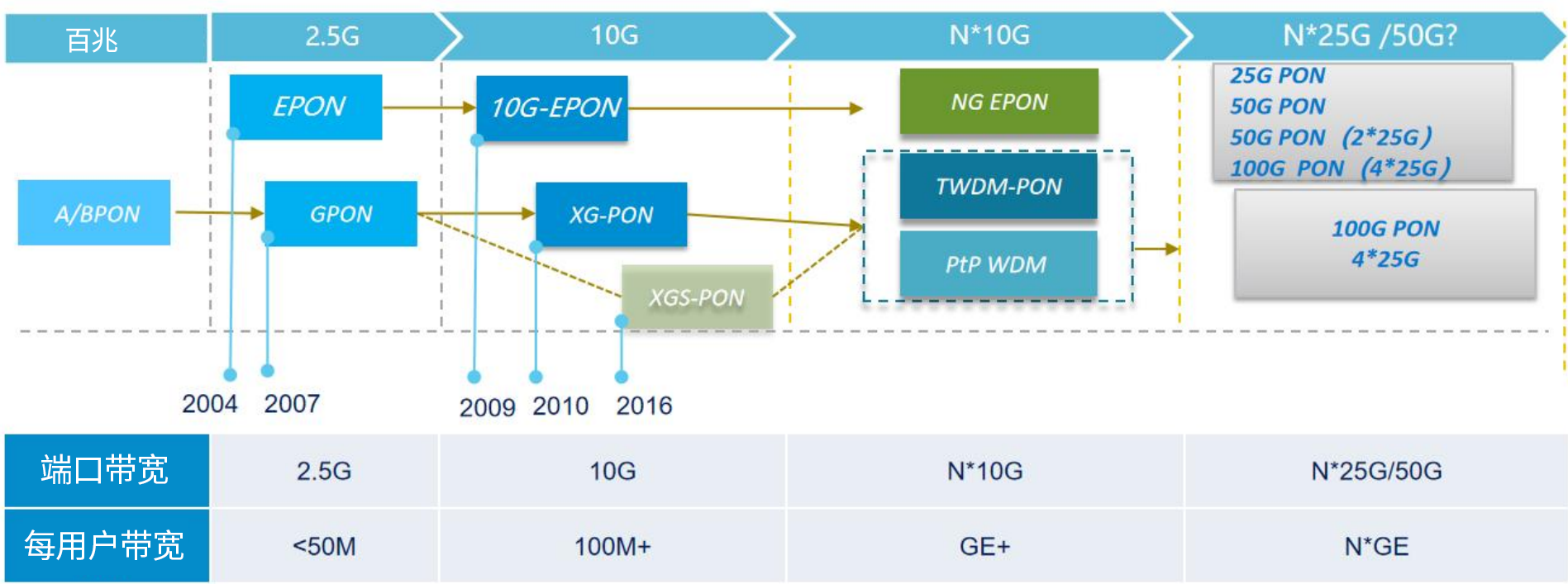

PON協議的發展與選擇

• 2012年Q2，F(xiàn)SAN選擇TWDM-PON做為NG-PON2的主要技術方向，PtP WDM是有效的補充。
• FSAN新確定了XGS-PON標準來滿足對稱10G帶寬的需求，2016年Q3發布XGS-PON的標準。
• IEEE于2015.7建立NG-EPON Study group。
• 目前50Gbps PON成為行業熱點，中國網絡設備引領者的華為及中興通訊已取得領先。

PON模塊解讀

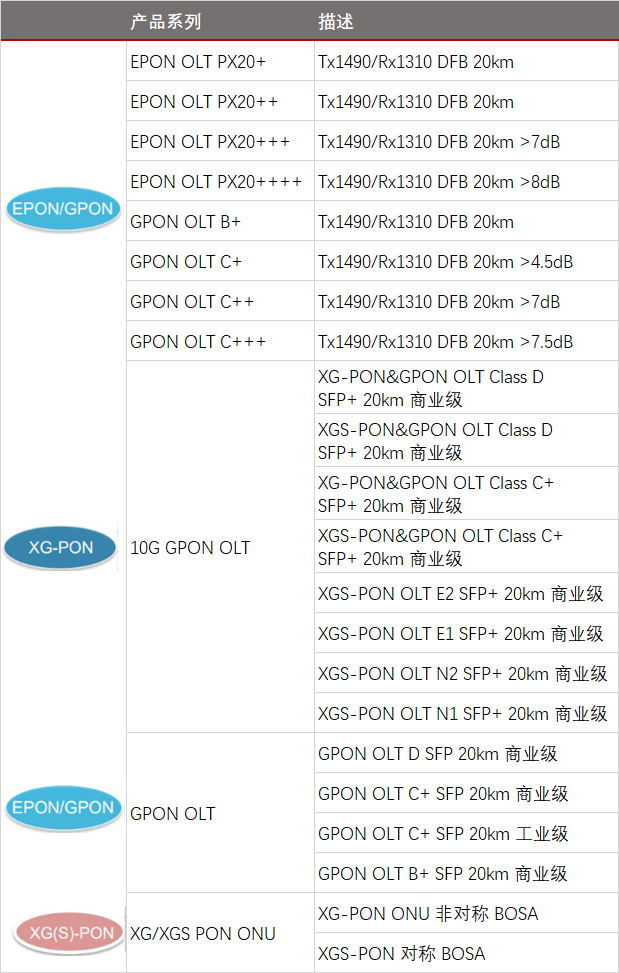

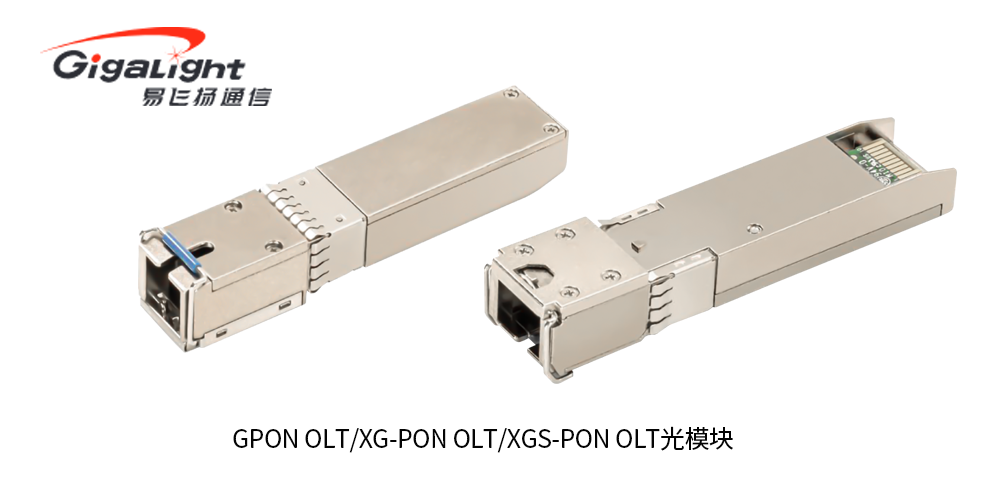

PON光模塊有很多的系列，例如EPON OLT PX20+/PX20++/PX20+++/PX20++++光模塊，適用于光網絡單元和光線路終端，其傳輸距離為20km，單模，SC接口，支持DDM。區別在于分光比、插損及光功率等參數；GPON OLT CLASS B+/C+/C++/C+++光模塊，適用于光線路終端，其傳輸距離為20km，速率為2.5G/1.25G，單模，SC接口，支持DDM。主要區別在于發射功率及接受靈敏度。大家在選擇光模塊的時候，主要關注以下幾點：

• 用在OLT還是ONU
• 支持的協議標準、封裝
• 光功率預算等級
• 工作溫度范圍
• 工作波長

PON光模塊及光功率預算

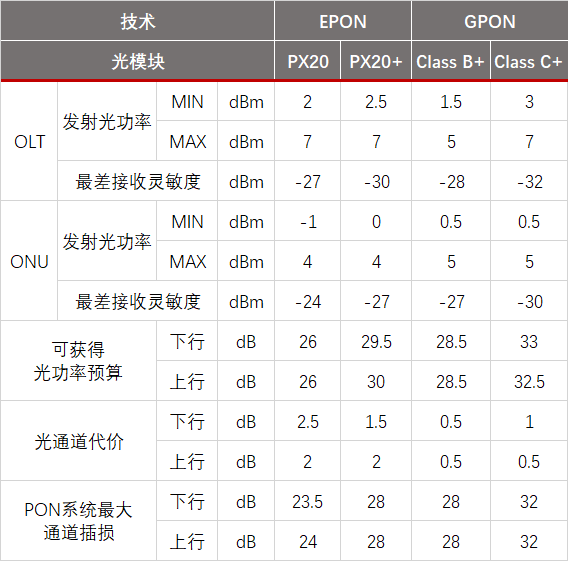

光模塊等級主要差異：功率預算不同

PON光模塊距離計算

主要關注點

• 發射光功率和接收靈敏度
• 各類插損
• 光纖長度
• 光纖衰減系數
• 余量

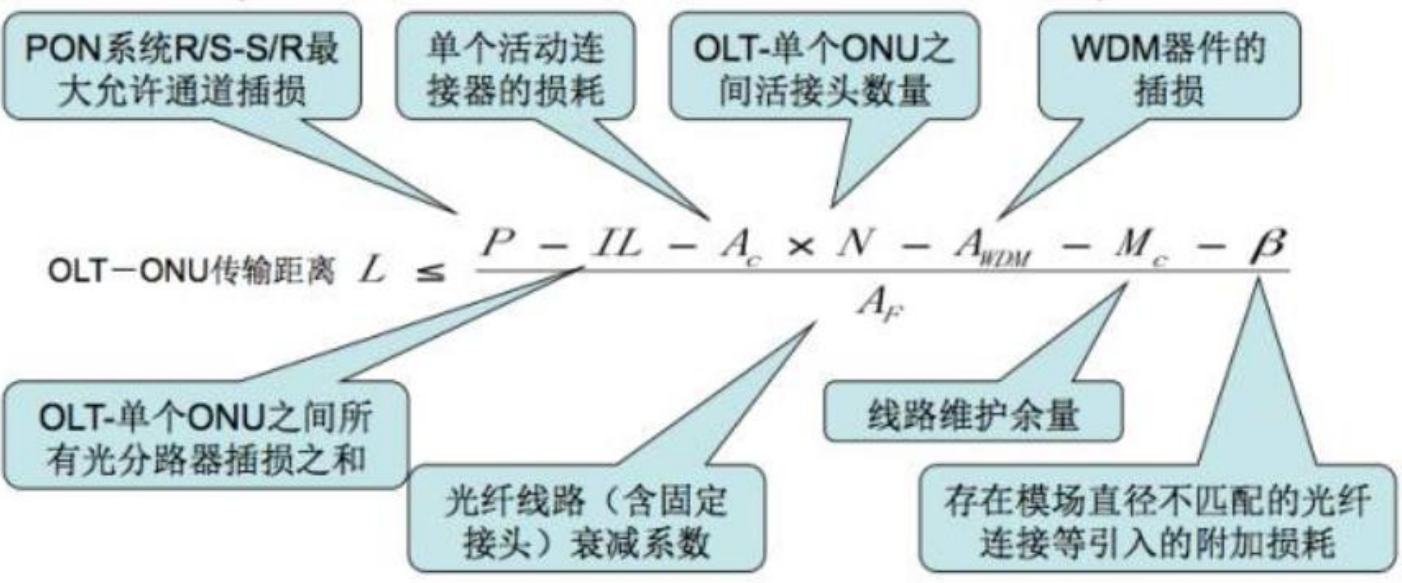

計算公式：

示例：

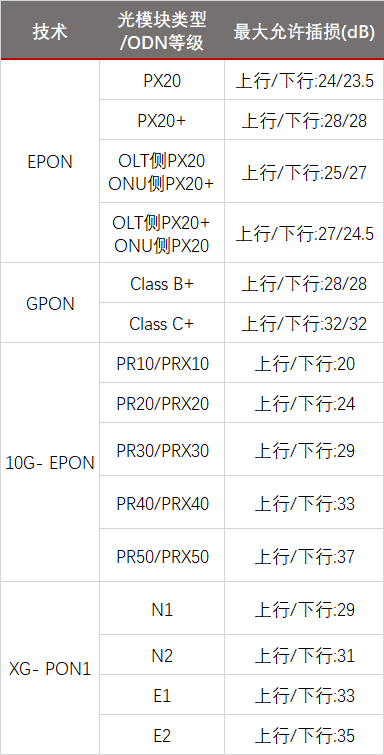

1. 采用GPON組網，光模塊為Class C+（支持最大插損32dB）
2. 按1:128設計，一級光分路器為1:8（插損10.5dB），二級光分路器為1:16（插損13.8dB），光分路器總插損24.3dB

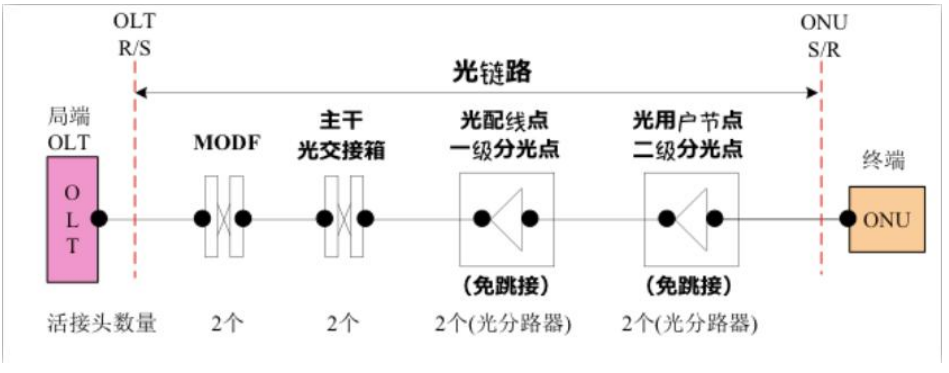

3. 活接頭總插損0.5×4＋0.25×4＝3dB
4. 主干、配線光纜纖芯為G.652D，引入光纜纖芯為G.657A，無附加損耗
5. 按上行方向（1310nm）光纖衰減系數（含固定接續）0.4dB/km測算
6. 線路維護余量：2.5dB
7. 傳輸距離：L≤32-24.3-3-2.5）/ 0.4 =5.5km
