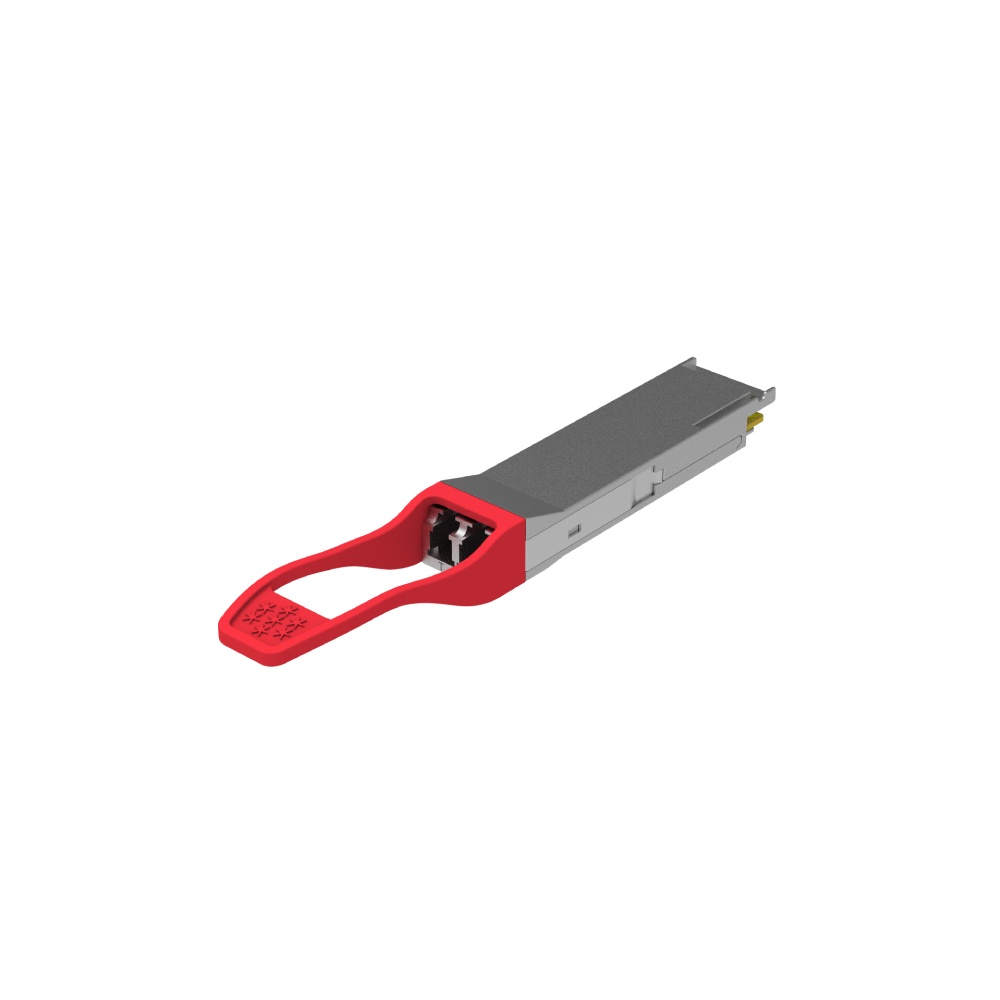

QSFP光模塊（Quad Small Form-factor Pluggable Fiber Optical Module）是四通道SFP接口(QSFP)，QSFP光模塊作為一種光纖解決方案,滿足了市場對更高密度的高速可插拔解決方案的需求，并且速度和密度均優于4通道CX4接口。在XFP相同的端口體積下，QSFP光模塊能以每通道10Gbps的速度支持四個通道的數據傳輸，所以QSFP的密度可以達到XFP光模塊的4倍，SFP+光模塊的3倍。
MPO連接器可以作為模塊化連接系統，在工廠預先端接好光纖連接組件或是模塊盒，在安裝現場提供即插即用的系統解決方案。MPO光纖連接器在實踐工程中的應用具有重要的作用和意義，是我國云計算網絡發展過程的不可或缺的技術。
1、MPO連接器的結構

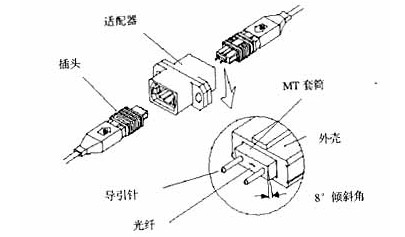

MPO（multifiber push-on）光纖連接器是一種多芯多通道的可插拔連接器，它是IEC標準(IEC 61754-7)的MPO光纖連接器的一種結構。MPO連接器分為公母接頭，由一對MT套筒、兩支導引針、兩個外殼和一只適配器組成。公端的接頭有兩個引導腳和數個光纖孔，光纖孔的數量最多可至72個，但最常見的是12個孔的。在對接連接器時，裝在插芯尾部的彈簧會對插芯提供一個推力，使其與適配器鎖死。而插芯的引導腳則起限制接頭之間的相對位置，保證光纖對接順序無誤。為了得到高的回波損耗而不用折射率匹配材料，光纖的端面和套筒都以8°的角拋光，而光纖的端面必須精密地拋光，使得與對面的光纖端面相接觸。
2、MPO連接器的特點
根據插芯研磨方式的不同，MPO連接器可分為MPO/PC平面連接器和MPO/APC斜面連接器。不同插芯研磨方式的MPO連接器的光學性能指標也不同。比如，MPO/PC平面連接器的RL回波損耗>30dB，而MPO/APC斜面連接器的RL回波損耗>40dB。但是，無論是在單模情況下和多模情況下，MPO連接器的兩個插頭通過適配器連接的IL插入損耗都不可以大于1dB。PS：MPO連接器在被應用的初期，經常會出現反復插接而使得引導腳附近的端面發生開裂和損傷的狀況，這樣會對插入損耗有一定的影響?，F(xiàn)階段，人們通過對引導腳近端面的地方倒角的辦法，有效改善了這一狀況。
3、MPO連接器的應用
因與其他光纖連接器相比，MPO連接器具有體積小、精度高、密度大等特點，它的出現極大地提高了光網絡的普及，降低了生產成本，現已廣泛應用于光纖通信網絡、傳輸系統以及CATV網絡等方面?，F(xiàn)階段，MPO連接器的應用已越來越成熟，在有源光纜組件中的應用也越來越多，比如AOC+、QSFP等方面。
兩端連著MPO連接器的光纜就是MPO光纖跳線，由于MPO連接器結構設計十分緊湊，使MPO光纖跳線具有芯數多和體積小的特點。MPO跳線種類繁多，有帶狀、束狀以及分支型等等，被廣泛應用于高密度布線系統、光纖通信系統、有線電視網、電信網絡局域網、廣域網以及FTTx中。
QSFP光模塊或QSFP+光模塊的生產過程中，不管是思科還是華為，對通道的規范都是一致的，即用12芯MPO/MTP光纖跳線來做成8芯光纖跳線，中間四芯不使用（Unused）。以通道1和通道12形成收發通道，通道2和通道11、通道3和通道10，還有通道4和通道9組成的四組收發通道，每組收發通道可以完成10G傳輸，加起來就能夠完成40G的傳輸了。如果是用在QSFP-QSFP之間的MPO光纖跳線，那么通過通道走向可以確定，MPO-MPO光纖跳線應該是鍵位朝上對鍵位朝上的形態，即行業里面Type B形式。這里的Type B是指MPO光纖跳線3種線序類型之一—交叉方法；另外兩種分別是Type A平行做法和Type C是線對交叉。在40G QSFP光模塊當中，一般采用的是Type B形式。
