電信級25G CWDM 光模塊技術要求有哪些?

2020 年我國5G 基站建設量將達到60-80 萬站,25G 前傳光模塊需求將達到720 萬-960 萬個。5G 在前傳上使用的光模塊在傳輸速率和使用數量上都得到了提升,而隨著運營商CRAN 部署需求的提高,帶來波分復用光模塊需求增長,25G CWDM光模塊備受青睞。

5G 建設網絡信號帶寬和天線通道數呈數十倍增長,CPRI 協議下的接口帶寬需求過高,相應光模塊價格高升。eCPRI 協議可大幅降低前傳帶寬的要求。5G光模塊接口帶寬需求從CPRI 的100G 下降至eCPRI 的25G,對于25G CWDM光模塊需求增長,相應的技術要求自然也非常嚴格。

以電信級CWDM光模塊為例,25Gb/s CWDM光模塊外殼應采用金屬封裝外殼,支持熱插拔功能,支持光纖LC接口且功耗不超過2W。除此之外,25G CWDM光模塊還需要達到以下技術要求。

25G CWDM光模塊極限要求

  • 貯存溫度:-40℃至+85℃
  • 貯存相對濕度:5%至95%
  • 帶高速引腳的ESD閾值電壓(HBM模式):最大1000V
  • 帶其他引腳的ESD閾值電壓(HBM模式):最大2000V
  • 電源電壓:-0.5V至+3.6V

25G CWDM光模塊工作條件

  • 工業級溫度等級:-40℃至+85℃
  • 電源電壓:3.14V至3.46V

25G CWDM光模塊光接口規格

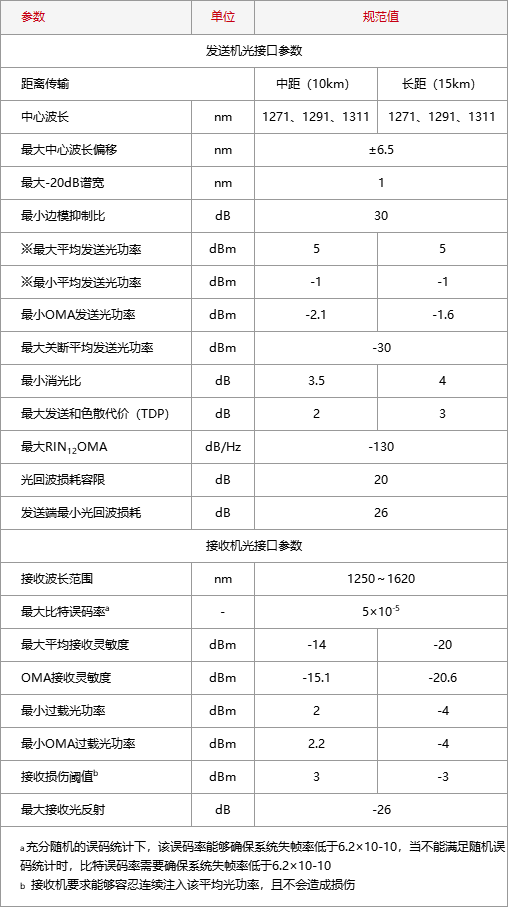

25Gb/s CWDM雙纖雙向光模塊(AAU側,前3波)光接口技術指標

1



25Gb/s CWDM雙纖雙向光模塊(DU側,后3波)光接口技術指標

2

25G CWDM光模塊眼圖規格

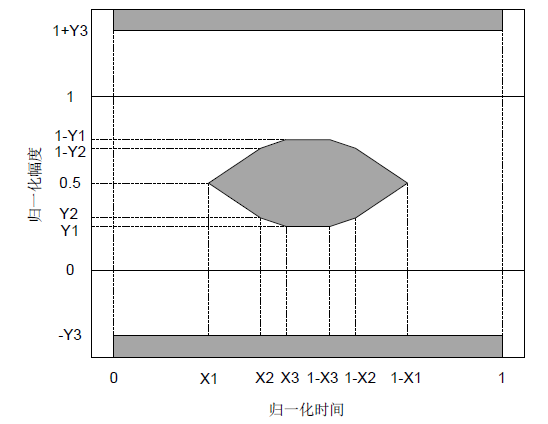

325G CWDM光模塊眼圖模板

425G CWDM光模塊眼圖模板參數

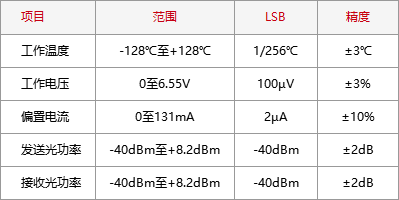

25G CWDM光模塊數字診斷監控功能要求

525Gb/s CWDM光模塊中激光器發光功率監測穩定度(恒溫狀態)應小于±1dB

25G CWDM光模塊標簽規格

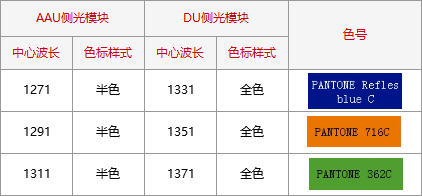

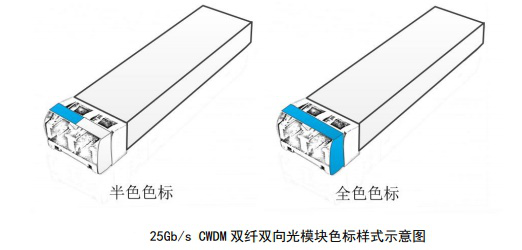

為了區分不同發送波長的光模塊,前6波25Gb/s CWDM雙纖雙向光模塊的色標樣式及色號應符合下表要求。

6

7
本文數據來源:《中國電信面向5G前傳的無源彩光粗波分復用設備技術要求》

遵循以上技術要求,易飛揚推出的25G CWDM光模塊采用SFP28雙纖雙向光模塊,接口速率為 25.78Gbps,支持速率向下兼容,且順利通過武漢網銳實驗室檢測,獲得相關資質許可,標志著該系列產品可完全批量應用于電信設備市場。詳情:《易飛揚5G前傳工業級10G/25G CWDM彩光模塊通過網銳實驗室檢測》

送測試的25G CWDM SFP28 10公里工業級模塊,波長覆蓋1270nm-1370nm,采用標準SFP28封裝,滿足25G以太網以及eCPRI/CPRI協議,支持CWDM鏈路傳輸。最大功耗為1W,靈敏度≤-14dB。

8

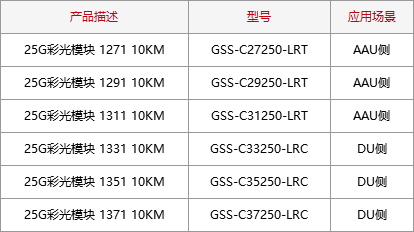

易飛揚25G CWDM 光模塊產品選型表
