AOC有源光纜，因其低成本、高性能等特性，被廣泛應用于超大規模數據中心和高性能計算(HPC)市場應用。AOC也不斷向更高速率升級，100G、200G甚至400G AOC都不斷有新產品推出。其中200G AOC無疑是近年正值當紅的產品，那么200G AOC技術方案有哪些呢？
市面上的200G AOC所采用的技術方案大抵相同，其中200G AOC封裝多為QSFP-DD和QSFP56，調制方式從NRZ過渡到PAM4，而激光器則幾乎都采用VCSEL激光器，以此實現200G光互連。

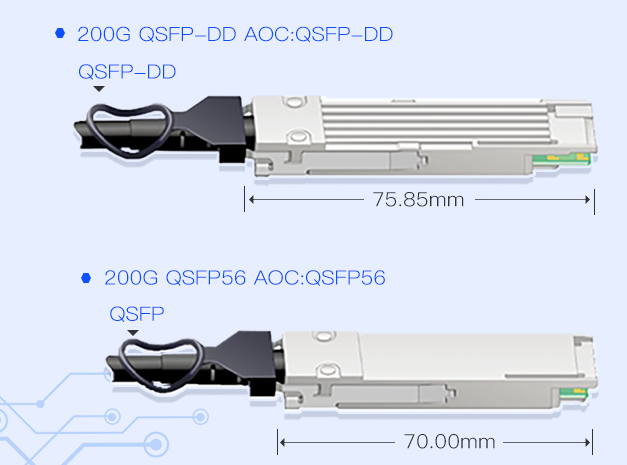

200G AOC封裝-QSFP-DD/QSFP56
200G AOC主要采用新一代主流封裝模式QSFP56和QSFP-DD，實現對QSFP前向和后向兼容。
QSFP56封裝具有四個發射和接收端口，但是每個通道傳輸速率高達56Gbps，調制方式為PAM4，是200Gb/s常用解決方案。
QSFP-DD可插拔封裝典型系統設計中支持至少12瓦的熱容，更高的熱容降低了模塊對散熱功能的要求，從而避免了不必要的成本。其電氣接口采用8個通道，每通道速率高達25Gb/s（NRZ調制）或50Gb/s（PAM4調制），聚合提供高達200Gb/s或400Gb/s的解決方案。
200G AOC調制方式-NRZ/PAM4

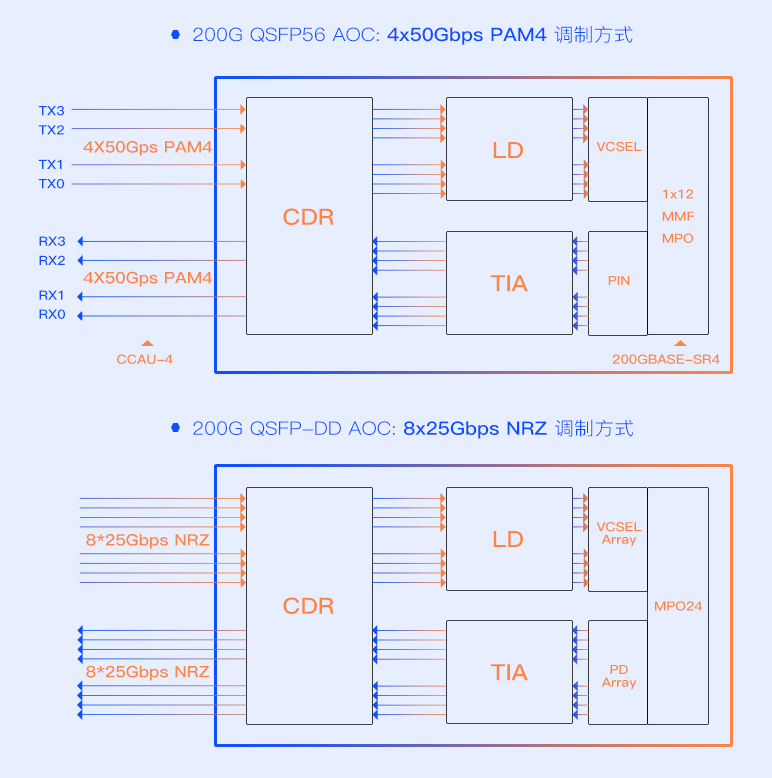

以易飛揚200G AOC產品為例，易飛揚以QSFP-DD封裝為主的200G AOC采用傳統的NRZ（Non-Return-to-Zero）調制方式，而以QSFP56封裝為主的系列多采用PAM4（Pulse Amplitude ModulaTIon：脈沖幅度調制）調制技術，這兩種調制方式有何不同呢？
傳統的數字信號最多采用的是NRZ信號，即采用兩種信號電平來表示數字邏輯信號的1、0信息，每個符號周期可傳輸1bit的邏輯信息；PAM4信號則可以采用4個不同的信號電平來進行信號傳輸，每個符號周期可以表示2個bit的邏輯信息（0、1、2、3）。
因此，要實現同樣的信號傳輸能力，PAM4信號的符號速率只需要達到NRZ信號的一半即可，因此傳輸通道對其造成的損耗大大減小。
PAM信號是下一代數據中心做高速信號互連的一種熱門信號傳輸技術，被廣泛應用于200G/400G接口的電信號或光信號傳輸。
200G AOC激光器-VCSEL激光器
VCSEL激光器以其體積小、集成容易，目前與多模光纖的耦合效率可達90%等優勢，廣泛應用于光通信、光互連、光存儲等領域。
VCSEL激光器是一種化合物半導體有源器件。主要由多量子阱(MQW)有源層構成的光學腔和上下兩組高反射率的分布反饋布拉格反射鏡(DBR)組成，通過激光器的driver產生bias電流產生"0"和"1"的脈沖。VCSEL激光器件的出光方向與諧振腔面相垂直，因此其在工藝制造中可以很方便地在芯片上執行品質檢測，進而直接排除故障以獲得制造成本的降低。
VCSEL相比于其它光源有何優勢？
- 體積小
- 價格低廉
- 單縱模輸出
- 閾值電流小
- 圓形輸出光斑
- 易集成為大面積陣列
- 目前與多模光纖的耦合效率超過90%
而易飛揚在基于VCSEL技術的AOC研制上一直處于行業領先地位，并形成了自動化的生產平臺。
采用以上主流技術方案，易飛揚借用自身優勢，傾力打造的200G全系列產品不僅旨在幫助客戶解決傳輸難題，更為全力推進國內200G速率產品的向前演進貢獻資源和力量。

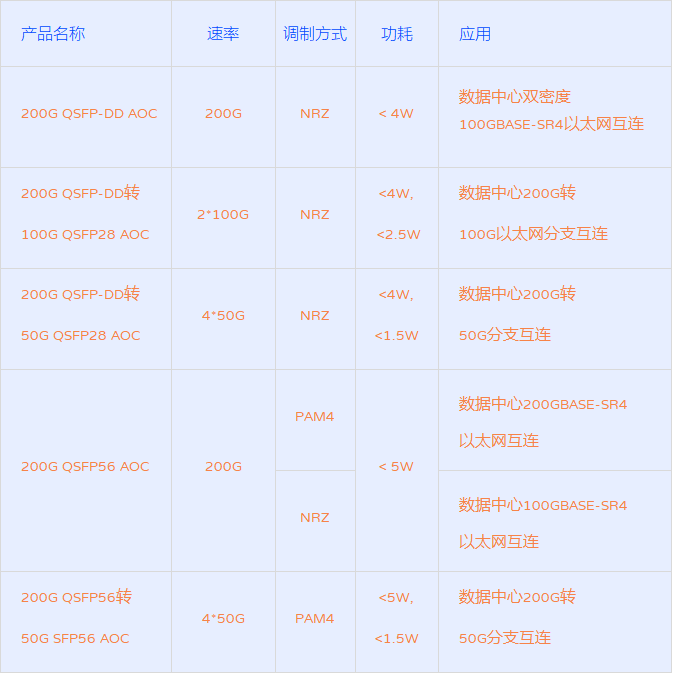

易飛揚200G AOC產品
