全球數據量爆發式增長，邁進高速光互連時代。帶動了以存儲、高速路由器和超級計算為核心的數據中心和高性能超算中心（HPC）市場的發展，而有源光纜產品就是這些核心設備之間的主要互連方式之一?，F(xiàn)在就隨著易飛揚的講解，來了解AOC有源光纜吧。
什么是AOC？
有源光纜主動式光纖纜線，也叫作帶芯片的光纜。英文全稱Active Optical Cables，簡稱AOC。是將若干光收發器（Transceiver）以及光纜跳線（Jumper）組成的一套數據通信互聯系統。
有源光纜（AOC）= 光收發器（Transceiver）+ 光纜跳線（Jumper）。
AOC結構

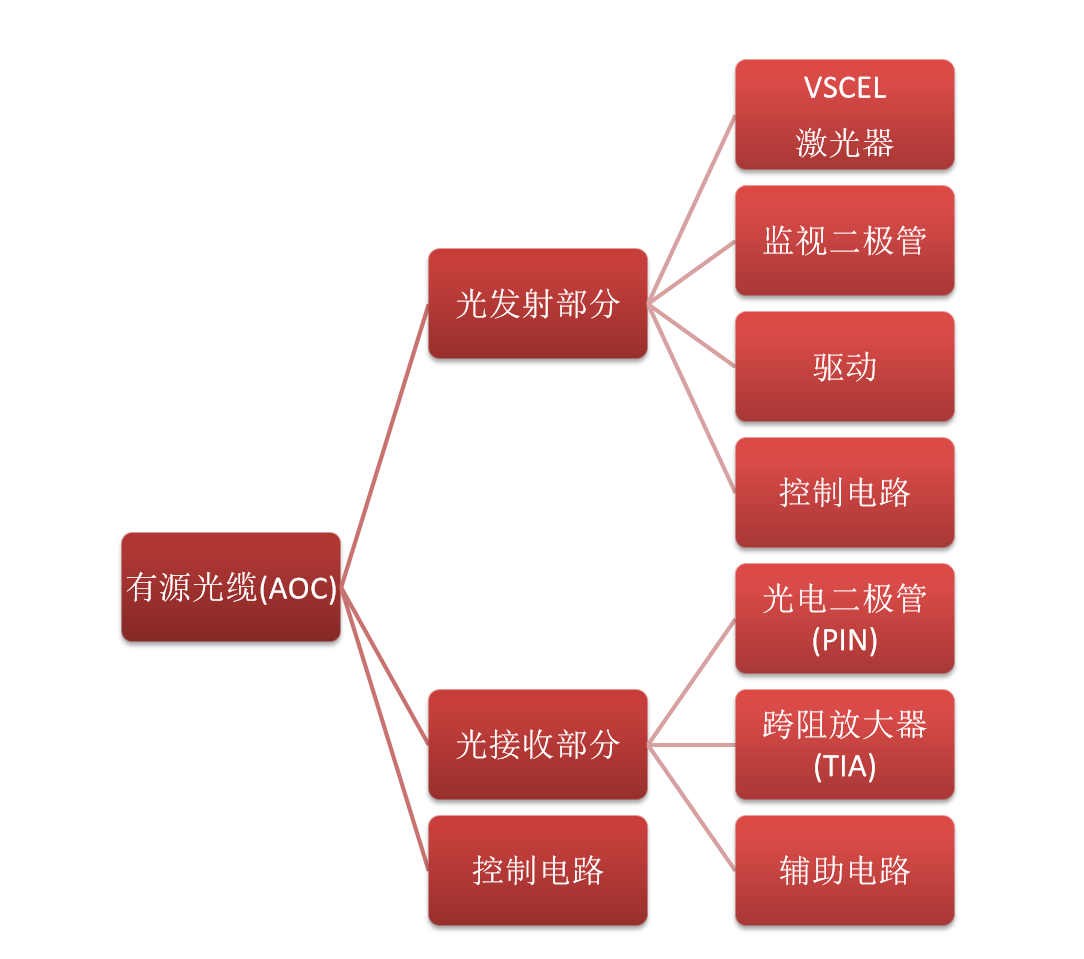

有源光纜可以分成三個功能部分：光發射部分、光接收部分和控制電路。
AOC工藝制程
AOC制作流程中有兩個關鍵工藝：芯片貼裝工藝和光纖耦合工藝，也是最大技術難點。AOC采用的芯片貼裝工藝是尖端的Flip-Chip工藝（又稱倒裝貼片法），即是一種芯片互連技術，又是一種理想的芯片粘接技術。
AOC傳輸原理

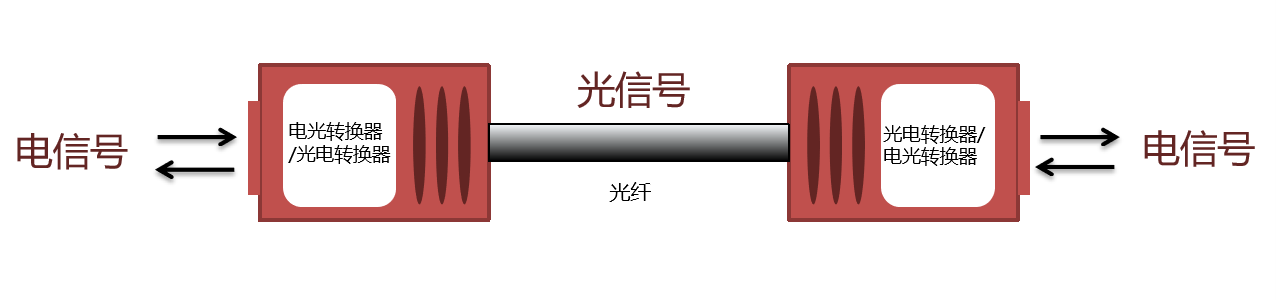

在有源光纜兩端（Ａ端和Ｂ端），A端數據輸入電信號，通過電-光轉換裝置（E-O Converter）將電信號轉換成特定波長的光信號，光信號經過調制、耦合后輸入到光纜中；光信號經光纜到達B端后，光電探測裝置（O-E Converter）將光信號進行檢測后經放大處理，由B端輸出相應的電信號。B端和Ａ端對稱傳輸，反向傳輸原理相同。
AOC優勢
傳統的數據中心互連主要是基于同軸電纜，AOC有源光纜與互連銅纜相比擁有許多顯著的優勢。AOC由于存在不外露的光接口，相對于獨立器件（光收發模塊、光纖跳線）組成的互聯系統不存在光接口清潔和被污染的問題，系統穩定性和可靠性大大提升，并且降低機房維護成本。
與銅纜相比，AOC具有以下優勢：
- 更低的傳輸功率
- 更輕巧：重量僅為直連銅纜的四分之一，體積約為銅纜的一半
- 更好的空氣流動散熱性
- 更小的光纜彎折半徑
- 更遠的傳輸距離（可以達到100-300米）
- 更優的誤碼率，BER可以達到10^-12
- 更低的電磁干擾度：由于光纖是一種電介質，所以不容易受到電磁干擾的影響
- 更大的帶寬：不需要設備升級，具有高達400Gbps的吞吐量
AOC應用
- 教學中心和實驗室；有源光纜使多臺機器與主機相連，不僅保證了高速的數據傳輸，還實現了安全的網絡系統。
- 數據中心和云計算系統；欲達到更高帶寬和更低功率的要求，有源光纜能夠很好的連接具有高速光通信端口的交換機或路由器等設備。
- 數字標牌；有源光纜可以滿足在戶外的HDMI環境中支持1080p的分辨率，不僅如此，戶外大型互動游戲中也有用到有源光纜。
隨著“光進銅退”趨勢，未來會有更多的帶寬需求（例如4K視頻傳輸、虛擬現實等），基于AOC的更高帶寬的產品勢必會得到更多、更廣泛的應用。
AOC瓶頸--光學引擎
AOC的技術門檻很高，不僅對封裝制成設備的要求很高，而且需要上游光學引擎技術的支持。
光學引擎由激光器陣列、探測器陣列、光纖陣列以及相關的驅動電子線路組成。陣列光學引擎技術已經廣泛應用于有源光纜產品--服務器和交換機之間的互連。但是光學引擎技術也面臨很大的挑戰，核心的激光器被少數國際大廠商壟斷，價格不菲，且激光器的驅動和限幅放大芯片之間焊接技術也影響著制成效率，制約著國內廠商大幅推廣。目前主要推出光學引擎的供應商基本上都是國外廠商。
AOC市場概況
受制于上游光學引擎和產線的高額投資，有源光纜的利潤回報并不明顯，很多行業內公司都是持觀望態度，投資都比較保守。OFweek行業研究中心高級分析師認為作為高速光互連的最佳解決方案，有源光纜需求穩定增長，上游光纜價格、光學模塊特別是VCSEL激光器、PIN二級管成本和售價都在不斷下降，早期投資開發的供應商終將獲得豐厚的回報。

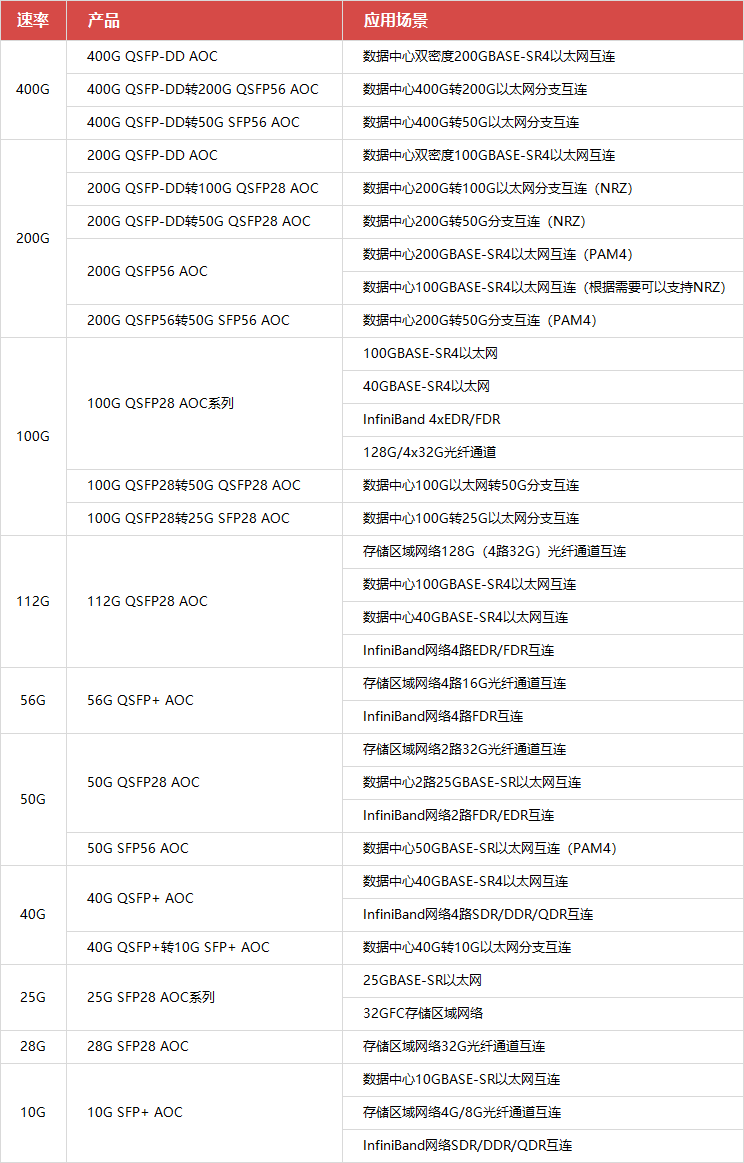

國外主要的有源光纜廠商已經大規模推進有源光纜的整體解決方案。在國內，易飛揚是最早進入光互連產品商業化的公司。針對不同的應用場景，易飛揚現已推出以下幾款有源光纜產品：
