當前光纖是信號傳輸?shù)闹饕d體，數據中心網絡、城域網、核心網等場景都是采用光傳輸?shù)男问竭M(jìn)行通信。隨著新時代對海量數據的要求，更大帶寬光傳輸網絡的升級已經迫在眉睫。然而在速率升高的同時，挑戰也隨之來臨，系統誤碼率（BER）始終是衡量光纖鏈路質量的關鍵參數，那么到底是什么在影響著B(niǎo)ER指數呢？工程師們又是如何解決的呢？
色散效應影響B(tài)ER指數

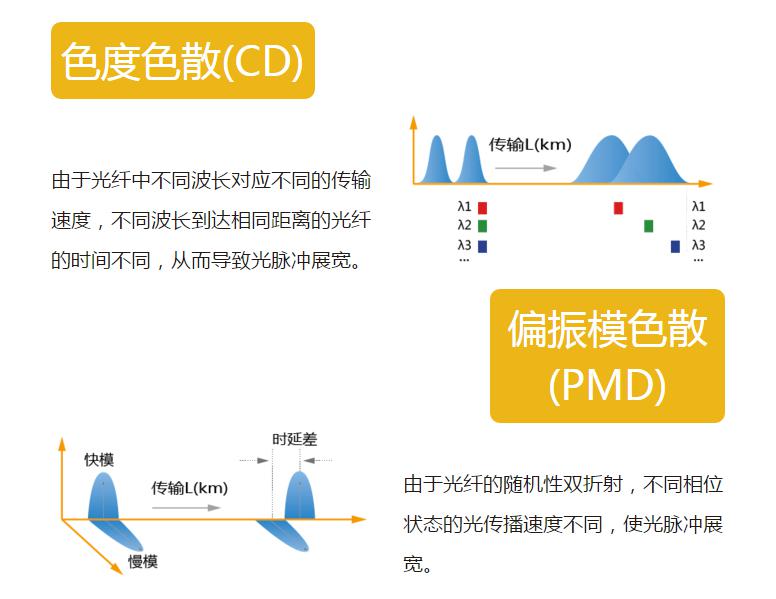

色散是影響光纖鏈路BER指數和傳輸距離的重要因素，其中包括色度色散（CD）和偏振模色散（PMD）等類別。色度色散是由于光纖中不同波長對應不同傳輸速度，不同波長到達相同距離光纖的時間不同，從而導致光脈沖展寬的現象。偏振模色散則是由于光纖的隨機性雙折射，不同相位狀態光傳播的速度不同導致光脈沖展寬的現象。
值得注意的是，偏振模色散的最大特點之一就是隨機性，主要原因有兩點：一是光纖本身的特性，如光纖的橢圓度，纖芯、包層的機盒尺寸差異，材料的各向同性等；二是外部應用環境，如光纖所受的側壓力、扭曲力、彎曲力等。后者的隨機性更大。對于光通信工程師來說，相比于普通的色度色散（CD），偏振模色散（PMD）始終是高速光纖鏈路中揮之不去的難題。

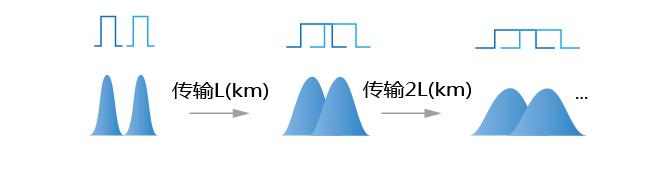

總的來說，色度色散（CD）和偏振模色散（PMD）會造成時域上的光脈沖展寬，會引起碼間串?dāng)_，最終導致誤碼率（BER）值劣化；并且色散會隨著傳輸距離的增加而累積，限制傳輸距離。隨著傳輸速率提高，脈沖寬度變窄，色散對系統的影響更加嚴重。
圖片來源? 華為固網資料
如何處理色散問題？
既然色散嚴重影響了鏈路距離和信號質量，工程師是如何處理的呢？首先，色散的產生和信號速率有關，2.5Gb/s以上的系統中會受到色度色散的影響，而偏振模色散（PMD）則僅對10Gb/s以上的速率有效。2.5Gb/s以下的低速條件，在傳輸距離小于100km的情況下，僅受光纖衰耗的限制。
對于高速光纖鏈路的色散補償，一般可采用色散光纖補償和光纖光柵補償?shù)姆绞健?/span>
2、色散光纖補償
DCF（Dispersion Compensating Fiber），是一種作為色散補償方案而安裝在網絡中的光纖。
色散補償光纖是一種在波長附近有很大負色散的單模光纖；當1310nm單模光纖系統升級擴容至1550nm波長工作區時，其總色散呈正色散值，因此可以用色散補償光纖來彌補這部分色散值。DCF補償?shù)娜秉c(diǎn)是插入損耗較大，會影響系統的傳輸距離，DCF給系統帶來的衰減可由摻鉺光纖放大器（EDFA）得到補償。
2、光纖光柵補償
利用光纖光柵的干涉與衍射效應進行色散補償。系統的色度色散受限主要表現在高速率即2.5Gb/s以上的系統，采取的措施是采用外調制方式，它可以降低光源啁啾聲和增加系統的色散容限（如2.5Gb/s系統的色散容限可達12800ps/nm以上）。
圖片來源? 華為固網資料
3、自適應均衡

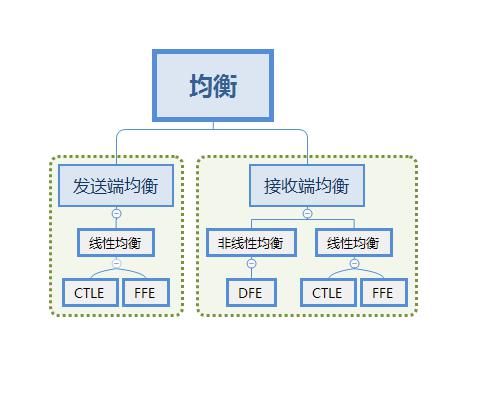

自適應均衡是減少PMD帶來碼間干擾因素的重要手段，其本質是構造一個濾波器，用于抵消通道的選擇信衰減，從而使整個系統的頻響特性更加平坦。按照所在位置可分為：發送端均衡（預加重、去加重）、接收端均衡。按實現原理可分為：線性均衡、非線性均衡（最常見的是反饋判決均衡，簡稱DFE）。下圖列出了在高速串行互連中常見的預加重和均衡方法。
相干系統中的色散問題
色散問題是高速DWDM系統中不可避免的問題，尤其是偏振模色散帶來的種種困擾折磨著工程師們，通過普通的DCF色散補償光纖的方式降低了傳輸距離，雖說利用EDFA可以彌補卻也在無形之中增加了整個鏈路的成本。隨著DWDM頻譜資源的耗盡，人們需要新的技術來解決問題。
在當前大容量的核心網、骨干網等應用場景下，對于100G及以上傳輸速率的系統，需要采用相干技術和數字信號處理技術等降低色散對系統的影響，提升設備的色散容限。如果要增加無中繼傳輸距離，還需要結合非線性補償、自適應均衡以及高編碼增益FEC（前向糾錯）等多種技術。
相干光傳輸技術利用優化的DSP算法以及相干檢測等技術減少了色散帶來的影響，提升了傳輸距離，降低了鏈路成本，已成為當前100G線路側的主要解決方案，并且還有向數據中心互連（DCI）甚至是接入網下沉的趨勢。
易飛揚（Gigalight）是目前國內首家研制出可直接商用的100G CFP DCO相干模塊的器件商，可為各國運營商提供優質的解決方案，若想了解更多細節，可聯系我們的銷售人員。
