Description
產品描述
- 基于薄膜濾光片 (TFF) 技術
- 支持1270-1610nm CWDM波長（通道間隔為20nm）或C波段 DWDM波長（通道間隔為100GHz/200GHz）

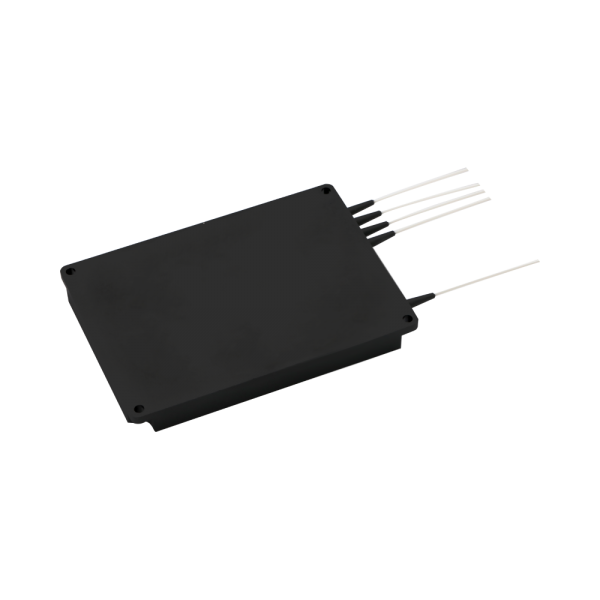

- 封裝選項：ABS盒式、LGX盒式和1U 19英寸機架式機箱
- 與Telcordia GR-1209-CORE和CR-1221-CORE標準兼容
- 符合RoHS
TFF CWDM&DWDM
易飛揚的TFF CWDM&DWDM是基于薄膜濾波器技術的無源WDM產品組合，包括以CWDM或DWDM波長工作的MUX、DEMUX、MUX+DEMUX和OADM。 端口配置、封裝、光纖類型、光纖長度、連接器和適配器均可定制。
產品屬性
CWDM
| 端口配置 | 通道插入損耗?(dB) | 鏈路插入損耗（復用器和解復用器）(dB) |
| 2通道 | <?1.2 | <?2.1 |
| 4通道 | <?1.8 | <?2.7 |
| 8通道 | <?3.0 | <?3.9 |
| 16通道 | <?3.4 | <?4.6 |
| 18通道 | <?3.7 | <?5.3 |
| 參數 | 值 |
| 中心波長 | 1270至1610 |
| 工作波長 | 1260至1620 |
| 通道空間?(nm) | 20 |
| 通道帶寬@0.5dB (nm) | ITU±6.5 |
| 相鄰?fù)ǖ栏綦x (dB) | >?30 |
| 非相鄰隔離(dB) | >?45 |
| 方向性?(dB) | >?50 |
| 回波損耗(dB) | >?45 |
| 平坦度(dB) | <?0.5 |
| 偏振相關損耗(dB) | <?0.2 |
| 偏振模色散 | <?0.1 |
| 最大光功率 | 300 |
| 工作溫度(℃) | -5至+75 |
| 儲存溫度(℃) | -40至+85 |
| 封裝 (L×W×H) | ABS：80×58×8, 100×80×10, 120×80×18, 140×115×18 LGX：標準型、二合一型和四合一型 機架式：483×245×44 |
【注意】:
所有規格參數均基于帶有連接器的設備，并在波長和溫度范圍內得到保證，光纖類型為G657A。
DWDM
| 端口配置 | 2通道 | 4通道 | 8通道 | 16通道 |
| 通道插入損耗?(dB) | <?1.5 | <?1.8 | <?2.6 | <?4.2 |
| 鏈路插入損耗（復用器和解復用器）(dB) | <?2.7 | <?3.0 | <?3.8 | <?5.4 |
| 參數 | 值 |
| 中心波長 | ITU Grid |
| 工作波長 | 1520至1620 |
| 通道空間?(nm) | 0.8或1.6 |
| 通道帶寬@0.5dB (nm) | 0.22 |
| 相鄰?fù)ǖ栏綦x (dB) | >?30 |
| 非相鄰隔離(dB) | >?45 |
| 方向性?(dB) | >?50 |
| 回波損耗(dB) | >?45 |
| 平坦度(dB) | <?0.5 |
| 偏振相關損耗(dB) | <?0.2 |
| 偏振模色散 | <?0.1 |
| 最大光功率 | 300 |
| 工作溫度(℃) | -5至+75 |
| 儲存溫度(℃) | -40至+85 |
| 封裝 (L×W×H) | ABS：80×58×8, 100×80×10, 120×80×18, 140×115×18 LGX：標準，2合1、4合1 機架式：483×245×44 |
【注意】:
所有規格參數均基于帶有連接器的設備，并在波長和溫度范圍內得到保證，光纖類型為G657A。
